我们在修液晶彩电主板时，看到主板上集成块较多，弄不清每个集成块的功能，更谈不上知道它们之间有何联系了，也不知道输送到主板的信号去哪了，让人不知从哪里下手。这时就需要看图纸，但由于厂家不给带随机图纸，只好从手边代表型图集中找。图集中主板电路图少则十张八张，多则十五六张，如同乱麻，让人眼花缭乱，找不到头绪，愁死人！
何以解忧？唯有信号流程图！如果看懂了整机信号流程图，那么各种信号的来龙去脉就清晰了，同时也了解了有关集成块的功能。然后在信号流程图的指引下，找到某个信号流程的具体电路图（通常涉及几张电路图），在主板上找到测试点，用示波器、万用表等对各测试点进行测量，便能找到故障部位。下面以康佳AS机芯液晶彩电为例进行介绍。

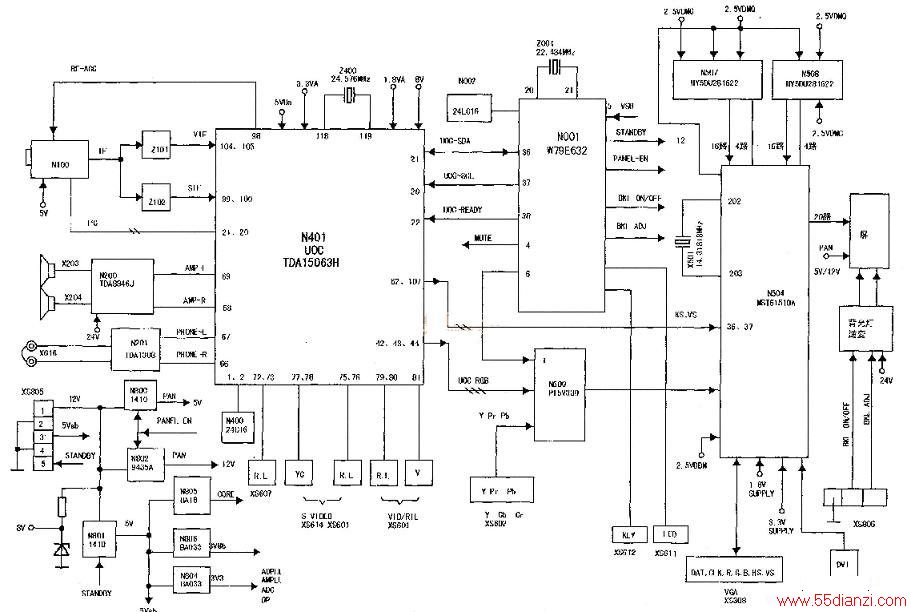

康佳AS机芯液晶彩电整机信号流程图如下图所示。
1．首先找到CPU
液晶彩电最基本的控制电路由CPU、用户存储器、程序存储器组成，有的CPU是独立的集成块，有的CPU与信处理电路共用一个集成块，类似超级芯片。发现N001（W79E632）有STANDBY（开／待机）控制脚，有PANEL-EN（屏供电）控制脚，有BKLON/OFF（背光灯开／关）控制脚，BKLAdj（背光灯亮度）控制脚，有MUT创静音）控制脚，可以判断出N001内部有CPUO由于输入的没有图像及伴音方面信号，故N001为独立的CPU集成块，该CPU总线上只有用户存储器N002，无程序存储器，故推断程序存储器在CPU内部。最后判断：N001（W79E632）是内附程序存储器的CPU、供电为5V。
2．判断大集成块的作用
N401（TDA15063H）是干什么的呢？它有什么功能呢？你会看到有很多输入、输出于N401（TDA15063H）的信号。
输入信号：图像方面有104、105脚输入的图像中频信号VIF，77、78脚输入的亮、色信号Y.C、81脚输入的视频信号V。伴音方面有99、100脚输入的第二伴音中频信号SIF，72、73、75、76、79、100脚输入的音频信号R、L。
输出信号：图像方面有42、43、44脚输出的红、绿、蓝RGB信号，62、107脚输出行、场同步信号HS、VS。伴音方面有68、69脚输出的音频信号AMY-LAMP-R，去功放块N200，67、66脚输出的音频信号PHONE–L、PHONE-R去耳机功放N201。
结合输入N401（TDA15063H）的信号和它输出的信号分析：图像方面有TV中频信号VIF输入，一定有图像中频解调电路产生TV视频信号；有视频信号输入，有亮、色信号输入，说明它内部一定有视频选择电路（即“切换电路”），输出的信号为红、绿、蓝KGB和行、场同步信号HS、VS，内部一定有视频解码电路。伴音方面有第二伴音中频信号SIF输入，就一定有伴音中频信号解调电路产生TV音频信号。由于有多路音频信号输入，内部一定有音频切换电路。
此外，①、②脚有存储器N400，说明内部一定有数字电路，但是它输入的和输出的信号都是模拟的。总之，N401（TDA15063H）主要功能是视频处理和音频处理，有24.576MHz振荡电路，供电有：1.8V、3.3V、5V、8V。
N600（PI5V330）是干什么的呢？共①脚由CPU控制，有两种信号输入：一种是N401送来的红绿蓝（RGB）三路信号，另一种是外部送来的高清信号：亮度、红色差、蓝色差（YPrPb）三路信号。N600（PI5V330）有三路信号输出，可见它是个信号切换集成电路。
www.55dianzi.com N504（MST61510A）是干什么的呢？有什么功能呢？给它输入的信号有：切换块N600（PI5V330）送来的R、G、B或者是YPrPb信号，N401（TDA15063H）的62、107脚送来的行、场同步信号HS、VS。注意，RGB信号与行、场同步信号是一起的，如电视处于TV、AV、S端子中的任意一种状态，且有对应信号输入，那么N600（PI5V330）选择RGB信号输送给N504（MST61510A）、与此同时N401（TDA15063H）的62、107必须有行、场同步信号送到N504（MST61510A）的36、37脚，否则无图像或图像不正常。
送给N504（MST61510A）的信号还有VGA信号，如电脑送来的红、绿、蓝、行、场同步、时钟、数据信号，还有高清数字信号，如有线电视高清机顶盒送来的HDMI信号。可见N504（MST61510A）内部一定有切换电路。
N504（MST61510A）输出20路（10对）信号去显示屏，即10对LVDS信号去逻辑板。LVDS为数字信号，因为送给N504（MST61510A）的信号中有模拟信号，故它内部一定有模／数（A/D）转换电路，又因输入信号频率、格式不同，故它内部一定有变频电路，变频后的数字信号经过处理形成LVDS。显然，N507、N508型号都为HY5DU281622，是变频电路的帧存储器，通过指令线、地址线、数据线与N504（MST61510A）连接，共同完成变频任务。
因此，N504的功能为：信号切换、模／数转换、变频处理及上屏信号LVDS形成。它的供电有1.8V、3.3V、2.5V，振荡电路频率为14.31818MHz。
3.TV信号的走向
当电视处于TV状态时，射频信号进入高频头N100，高频头输出中频信号IF，经声表面Z102后产生第二伴音中频信号SIF输入TDA15063H的99、100脚，经内部解调后产生TV音频信号。此时，音频切换电路选择TV音频信号经内部音效电路处理后，TV音频信号从TDA15063H的69、68出，经TDA884可放大推动扬声器发声。
与此同时，中频信号IF经声表面2101后产生图像中频信号VIF输入到TDA15063H的104，105解调产生TV视频信号，内部切换电路选择了TV视频信号，TV视频信号被解码后产生R、G、B信号从42、43、44脚输出，送到选择切换块P15V330；产生的行、场同步信号从62、107输出，送到MST61510A的36、37脚。此时选择切换块PI5V330选择R、G、B信号输出，进入MST61510A。MST61510A内部的切换电路选择P15V330输入的R、G、B信号，与输入的行场同步信号一起变成数字信号，再经变频电路变频后再形成LVDS信号去逻辑板，最后在屏上产生图像。
AV、S端子信号处理与TV信号处理基本一样，只是省了中频信号解调这一步，S端子信号省了亮、色分离这一步。
高清YPrPb或分量YCrCb）信号、VGA信号，DVI图像信号处理与N401（TDA15063H）的关系不大。它们不经任何处理直接进入MST61510A，经过切换选择，如果选的是模拟信号要转换成数字信号，数字信号经变频后再经处理形成LVDS信号送到逻辑板，最后在屏上形成图像，这样就知道YPrPb或（YCrCb）、VGA、DVI信号去哪了。
可见多种信号有的从头输入，有的从中间插入，有的从尾部输入。利用这一特点，修主板时可分别输入不同信号，分段判断故障部位。
如康佳AS机芯液晶彩电，出现光栅、屏显均正常，TV状态无图像故障。用DVD机视频信号输入，如果AV状态图像正常，那么故障可在高频电路、中频解调电路；如果仍无图像，用DVD机YCrCb（三根线）输入，让电视处于“分量”状态，如果图像正常了，说明故障在以TDA15063H为核心的电路，或者TDA15063H的62、107脚到MST61510A的36、37脚同步信号通道电路不良。当然，切换块PI5V330也有可能损坏，但可能性不大，因为它能选择YCrCb信号输出，44、43、42脚到PI5V330的通道电路就不用怀疑了（这三个通道不可能同时损坏，即使有一路损坏，表现出故障现象只是缺某一种色而已，不会无图像）；如果分量YCrCb状态仍无图像，就要用电脑VGA信号，或有线电视高清机顶盒HDMI信号输入，让电视处于对应状态；如果有图像，说明切换块PI5V330损坏，或MST61510A局部损坏；如果仍无图像，说明MST61510A有问题。
用输入信号逐段排除法，在没有示波器的条件下很适用。注意：DVD机也有VGA接口，但尽量不用，因有的DVD机VGA只是个摆设，没接入内部电路，可能选择误判。
总结：只有看懂了整机信号流程图后，才能把主板零星分布的电路图有机结合起来，同时大致了解各集成块的用途，再在具体电路图的指引下，在主板上找到切入点，有的放夹，便能找到故障出在哪里。
