显示屏局部暗斑问题，有些是由于背光源灯棒（以下简称为灯棒）安装偏差，导致与导光板相碰撞，造成灯棒插座脱落所致，有些是灯棒连线排布不合理而产生的LED屏幕局部暗斑。本文主要分析因背光灯灯棒连接线的排布不合理而产生的LED屏幕局部暗斑等问题以及改进方法。

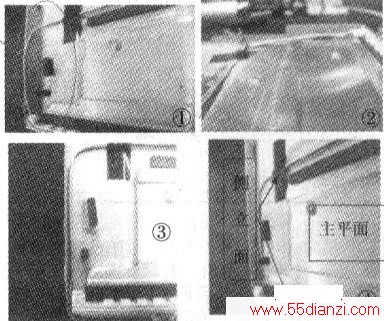

改进前的灯棒连接线的排布图见图1、2。当灯棒连接线由灯箱侧立面过渡到灯箱主平面时，此段连接线悬空，造成了一定角度的夹角线，当安装导光板后，紧固边框易造成导光板压迫此段悬空的连接线。因在灯箱主平面上的灯线有胶带固定，不易扯动，而灯箱主平面至灯座间的连接线，无胶带固定，此段连接线必然会受到导光板压迫时的扯动，严重时造成灯棒上的连接线插座松动或脱落，从而造成LED屏的背光源灯棒局部失去供电不发光，LED屏幕上显示出现局部的暗斑。同时图1的连接线排布，还易造成操作不当时，把连接线挂在侧立面的金属框上面（或外边），当边框固定支架紧固时，易挤压破连接线胶皮，造成连接线与金属框短路，产生屏无光等现象。
改进后的灯连接线排布见图3、图4，灯连接线从灯箱侧立面灯线插座处垂直进入灯箱主平面，这样，灯连接线沿灯箱背板的四壁排布，即可避免了导光板对灯箱侧立面的灯连接线插座处过渡到灯箱主平面的此段灯线的扯动，也就从根本上解决了因灯连接线排布不良引发的LED屏幕的局部暗斑的故障现象。
上述改进方法，在大量的LED显示屏的实际维修操作中实施，效果非常好。
