移花接木巧修海信LED42K01P液晶彩电电源板

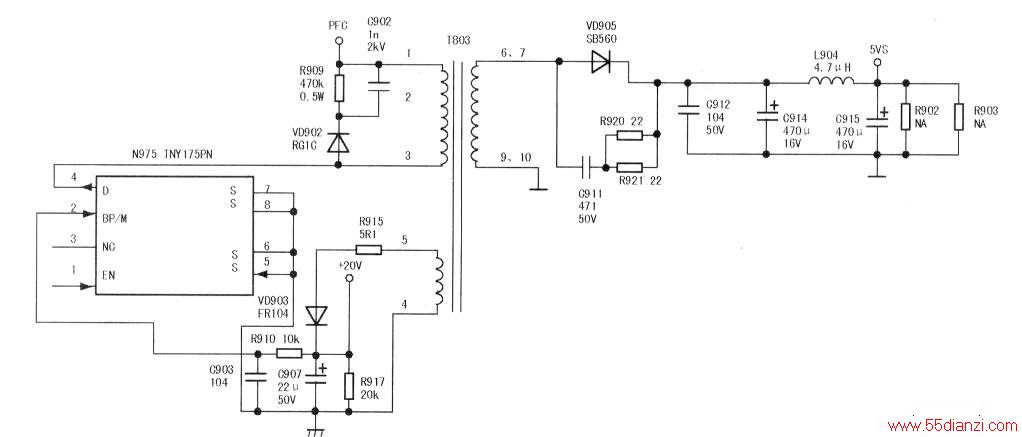

　　海信LED42KOIP电源板损坏，检查发现开关变压器T803（BK-10-05H\ROH）线圈烧断，N975(TNY175PN)烧毁。通过查看电路后，决定采用整体代换法。购买了两块卫星接收机电源板，这种电源板上有5V和20V电压输出，一块引出5V电压接到电容C912两端，另一块引出20V电压接到C907两端。相关电路如下图所示。

　　注意：由于该彩电电源板上的5V是在冷地部分20V是在热地部分，因此不能使用同一块板上的5V、20V输出分别连接到冷地部分和热地部分，否则会导致电路板损坏。经过这样改动后试机，电路板恢复正常工作。
