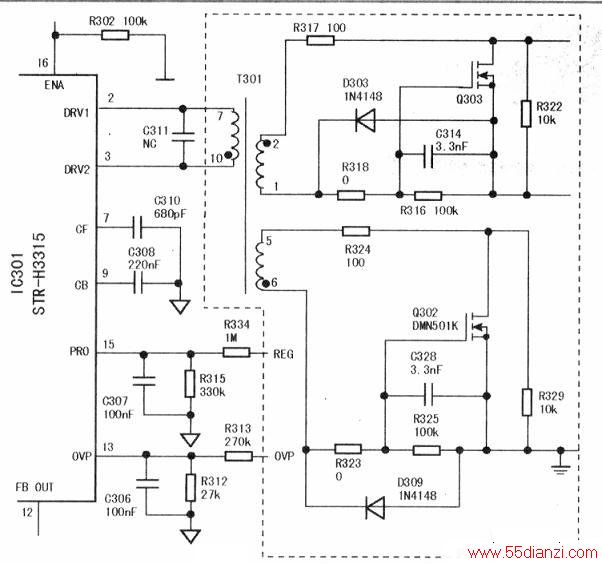

我们在维修电源+背光灯驱动组合型电路的背光灯驱动电路时，首先弄清楚背光灯驱动电路中的功率放大电路的电方式。看它们是低电压（24V）供电，还是高电压（PFG电压）供电：由于低电压24V供电电源接冷地，高电压PFC供电电源接热地，因此，在没有电路原理图的情况下，我们可采用测量功率放大管的下管源极（s极）与热地是否直通的方法进行确定。另一方面，当背光灯驱动电路的功放电路的供电采用PFC电压时，则会在功率放大级与激励脉冲形成电路（或激励脉冲放大电路）之间设计如下图或上图虚线框内所示的电路。
比较下图和上图虚线框内的电路，我们看到两电路中都设计有一个变压器。为什么电路中要增设一个变压器而不采用低电压供电方式的电路昵？这样做不是要增加成本吗。原来是功放电路的供电采用PFC供电后，功放电路的地变成了热地，而激励脉冲形成电路为冷地，设计变压器的目的是将电路中的热地和冷地隔离。
