变频冰箱控制系统较为复杂，发现冰箱不启动时，要想判定故障点是在控制部分还是压缩机也比较困难。
变频压缩机既无启动继电器，又没有热保护器置于压缩机旁的控制罩壳内。而变频压缩机本身不像定频压缩机那样可以通过直接启动的方法进行检测，直观地检测到压缩机的启动电流、工作电流、排气效率、气密性试验以及卡缸、抱轴等情况。笔者在长期的变频冰箱（包括空调）维修中，找出了一种用模拟替代法测试控制系统及判定变频压缩机的方法。其具体步骤与操作程序如下。
一、材料筹备
1．冰箱照明灯及灯座3只；2．冰箱电源线1根：
3．旧空调电脑板5芯塑料接插头1只；
4．能装下以上材料的塑料盒1只。
二、组装方法

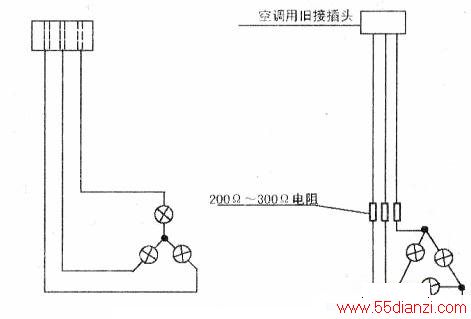

1．用Y形连接法组装、连接好（见下左图）。
2．也可用△形连接法接线，但需串接2000Ω—300Ω交流220V电压，室内风扇电机得电后即进入工作状态。
改变IC4内双向晶闸管的导通角，就可以改变室内风扇电机的转速，以此来实现风扇电机的变速。室内风扇电机转速反馈电路由室内风扇电机内的霍尔元件IC及R28、C23、VD8等组成。霍尔元件检测到的室内风扇电机的转速信号，经R28反馈至IC1的33脚内，用于实现室内风扇电机的无级调速，从而提高空调的舒适度。VD8用于钳位，使IC1的33脚电压不超过5V。这些电路任一处出现故障都可能造成以上现象。
电阻在电路中（见下右图）。
三、测试方法
1．打开压缩机接线罩盖。
2．取下原接插头。
3．用万用表测量压缩机各绕组阻值，并确认各阻值是否正常。
4．将变频板输出端塑料接插头取下，并接上自制测试装置的塑料接插头。
5．将冰箱通电。
6．注意观察三只灯泡是否闪亮，闪亮时间约15s—20s后停止。由于采用的是阻性元件模拟法，冰箱开始进入延时保护状态，5分钟后，会再次重复上述情形。对于可以手动解除“延时保护”的冰箱，解除延时保护后，可连续、反复获得如此检测机会。
四、结果认定
1．这种方法通俗地讲是一种间接判定法，即不直接测定压缩机（也不好对压缩机测定），而是测量到了变频控制板正常输出驱动压缩机的信号，也就是说压缩机前部分的控制是正常的，而先前测量的压缩机绕组又正常，即说明压缩机不启动不是抱轴就是卡缸吗。
2．倘若灯泡不闪亮，则说明前面控制部分有故障（包括显示板、主控板、电源板、变频板或传感器）。此时应确认冰箱不处于延时保护中。
五、解释说明
变频冰箱在不接负载（压缩机）时，控制系统是不会正常启动控制程序的，因此也测量不了压缩机工作电流的。
