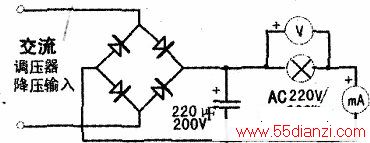

在环境温度为27qC时实测200W白炽灯泡的灯丝电阻为19Ω（冷阻)，将它串联在经全桥整流并滤波后的直流供电回路中（直流回路中串接直流电流表，并在灯泡两端并联直流电压表），然后用500VA手动调压器（降压）给整流全桥交流输入端供电，并进行测试，结果如下：调整调压器手柄，在灯泡通过的电流为300mA时，灯泡两端电压（也是滤波电容两端即直流供电电压）为42V(灯泡灯丝呈红线状)，用欧姆定律可算出此时灯泡的实际电阻为140Ω（热阻）：在灯泡通过的电流为350mA时，灯泡两端电压为58V（灯泡灯丝呈微微亮状），可算出此时灯泡的实际电阻约为166n（热阻）：在灯泡通过的电流为400mA时，灯泡两端电压为75V（灯泡呈微亮状），计算出此时灯泡的实际电阻约为188Ω(热阻)：在灯泡通过的电流为500mA时，灯泡两端电压为96V(灯泡呈较亮状)，此时灯泡的实际电阻约为192Ω(热阻)。
那这组数据说明什么问题呢？这就要从提出这种方法的人的初衷说起，提出者初衷可能是在对开关电源或行输出电路进行检修后，再利用灯泡限流试机，以防止因行输出电路有短路故障引起大电流，损毁电源或烧毁行输出管或行电路其它重要元件。这种方法看似很保险、很安全。但实际情况是怎样的呢？
有一些电视机维修经验的人都知道，正常情况下18英寸~21英寸CRT彩电的行电流在300mA-400mA（视亮度、声音大小有所变化），25英寸及以上CRT彩电行电流在500mA~600mA。也就是说，当把200W灯泡串接在行供电回路中试机时，除非电源无输出（即已损坏）或行供电电路开路或无行激励信号送至行输出管基极（含行输出管本身已出现开路性损坏及行输出管发射极所串接的小电感、小电阻开路）外，灯泡均会被点亮（这是因为18英寸及以上彩电电源+B电压≥110V，彩电正常工作时行电流均≥300mA。)只是亮度不同而已。既然灯泡已点亮，那么灯泡两端就有≥42V的电压降（也就是相当于把一个≥140Ω的大电阻串联在行供电回路中）。这时真正加在行输出电路的供电电压U实应等于电源+B电压减去灯泡两端电压降。由上面提供的实验数据可知，U实将不足80V，这么低的电压行输出电路能正常工作吗（注：能工作。只是不能正常工作！）?
荧屏能出现正常图像吗？显然不能！
为了证明自己的上述推论，在正常工作的长虹G29D9彩电上，用200W白炽灯泡代替原行供电回路滤波电感(L876)串接在行供电回路中进行了验证，结果是彩电荧屏根本不亮，而灯泡却微点亮。实测灯泡两端电压为48V，表明推论完全正确！由于行输出电路正常与否灯泡均会被点亮(仅亮度稍有差别）．而彩电荧屏却不亮。在这种情况下．您说行输出电路是正常呢？
顺便提及，在验证此方法时，不禁想起许多电子刊物还介绍了在检修开关电源时，用150W—200W灯泡串接在交流输入回路中进行限流的检修方法。于是也顺便予以了验证，将G29D9彩电上(该机铭牌上标明额定消耗功率110W)的交流4A保险管取下，将200W灯泡替代保险管串接在交流回路后开机，结果灯泡开始白亮（因消磁电路耗电）然后逐渐变为微微亮状态，此时图像出现，当开大音量后，突然光栅消失，灯泡也熄灭了：但待机指示灯却点亮。看来是电源保护电路动作，使彩电处于待机保护状态。实测这时+B电压已降至45V(即135V+B电压的1/3，彩电的确进入待机状态)。为何电源进入了保护状态呢？分析认为，当将灯泡串接在彩电电源的交流输入回路后，灯泡会分压掉约60V电压，此时，加至开关电源的交流输入电压将降至不足170V。在开大音量后，电源输出电流增大，显然电源的输入电流也会相应增加，即灯泡两端电压增大，电源的交流输入电压进一步降低，在输入电压降低至欠压保护电路动作的阈值后，保护电路动作，电源处于待机保护状态。随后，又在自家的另一台厦华HT-3466高清彩电上(该机铭牌上标明额定消耗功率180W)做实验，同样将200W灯泡替代保险管串接在交流回路后开机结果灯泡白亮后，马上熄灭，机器重新回到待机保护状态。如果焊开行供电回路的滤波电感，在+B端接一只60W灯泡后再开机，发现灯泡白亮后，也马上熄灭，但电源+B输出电压却正常，60W灯泡点亮。由此可以得出结论：在开关电源不对外供电情况下(+B端所接假负载除外，这是因为灯泡假负载消耗的功率远小于开关电源正常工作时的实际输出功率。），在电源交流输入回路中串接150W~200W灯泡后开机，检查开关电源是否修好是可行的。此时串接的灯泡不应点亮，否则说明电源仍未修好。当然的上述结论只是针对CRT彩电。
