康佳A2911彩电故障检修方法

　　康佳A2911系列柔性电视的电路结构有二大特点，一是采用IIC总线：
　　
　　控制方式。实现徽处理器对功能集成电路的控制调节，二是采用模块组件连接方式，完成单元电路之间信号的传递。根据电路特点可采用以下基本检修方法。
　　
　　1.掌掇IIC总线控制彩电的故障检修方法
　　
　　当电视出现图像质量较差、图形失真或彩色失真等故障时，可按遥控调试方法分别调节自动增益控制AGC、图形失真校正、白平衡校正等参数，使图像恢复正常状态；若调试无效，需恢复原有参数，然后进入硬件电路检查故障。
　　
　　在检查硬件电路故障时，首先检测电源电压是否正常，其次检查IIC总线电压是否正常，然后检查集成电路关键脚位电压。
　　
　　该系列柔性电视的主控微处理器P87C766的②、③脚输出IIC总线信号控制调节伴音解码集成电路的工作状态，39、40脚输出的IIC总线信号控制调节存储器、中频信号、倍频信号、视频信号处理功能集成电路的工作状态。不同型号的柔性电视机其微处理嚣硬件电路相同，但软件内容不同，故不能互换。当挂接在IIC总线上的功能集成电路及其外围元件出现漏电、短路、开路等故障时，会使IIC总线电压值偏高或偏低，可能出现有伴音、黑屏、指示灯闪烁等故障，或出现图像正常而伴音失控等故障。在正常状态时P87C766②、③脚电压值应在4.7V上下波动，39、40脚电压值应在2.9V上下波动。如果IIC总线接口电压异常，可分别断开各被控集成电路相应接口，直到IIC总线恢复正常，以此确定故障点是在被控集成电路或在微处理器。有时印制板铜箔断裂也会引起IIC总线电压异常。
　　

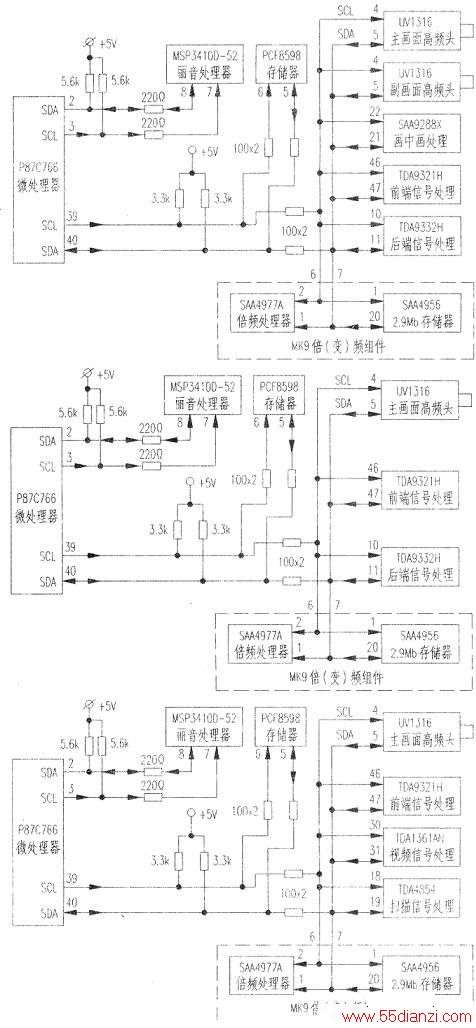

　　为了方便IIC总线电压检查，现整理出康佳A2991、A2911型机IIC总线控制连接框图见上图．康佳A2986、A2981型机IIC总线连接框图见中图，康佳P2901型机IIC总线控制连接框图见下图。

　　
　　2．通过代换模块组件和检测组件接口电压判别故障点
　　
　　康佳柔性电视的模块组件形式使我们可以十分方便地采用模块代换的方法缩小故障查找范围，也可以通过检查模块组件与主电路板连接端口的电压值来初步判定单元模块电路的工作状态，从而较快地确定故障点。
　　

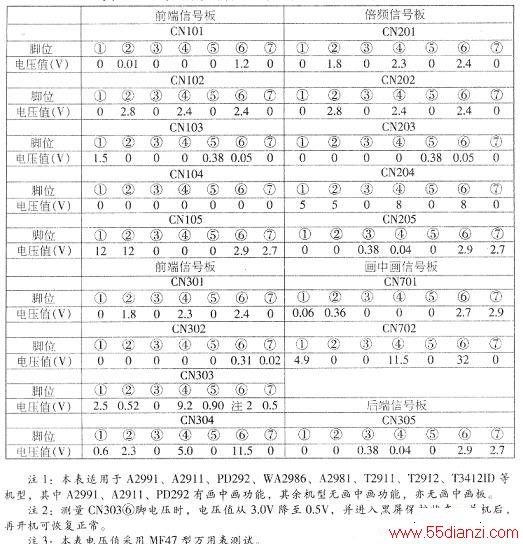

　　康佳A2911柔性电视主板与组件连接端口电压值如表所列。

　　
　　3．熟练掌握贴片式元件的焊接技巧
　　
　　康佳倍频柔性电视的前端信号处理板、倍频信号处理板、后端信号处理板、视放电路板均采用双面印制线路板，大量应用了贴片式电阻器、电容器、晶体管和密脚位贴片式集成电路。由于贴片式元件体积小，双面线路板走线密等原因，在对电路检修过程中极易造成元件和线路板损坏。因此，在检修过程中，应熟练掌握贴片式元器件的拆卸、焊接技巧。贴片式元器件的拆卸、焊接宜选用200—480qC调温式尖头烙铁。
　　
　　贴片式电阻器、电容器的基片大多采用陶瓷材判制作而成，具有受热膨胀和受碰撞易破裂等缺点，因此在拆卸、焊接时应掌握中温、预热、轻触等技巧。中温是指焊接温度控制在200~250℃左右。预热是指将待焊接的元件放在100～150℃的环境里预热1～2分钟，以防元件突然受热膨胀。轻触是指操作时烙铁头应先在印制板的焊点或导带上加热，烙铁尽量不要碰到元件。另外还要注意每次焊接时间控制在3秒钟左右，焊接完毕后让电路板在常温下自然冷却。贴片式电阻器的焊接方法和技巧同样适应贴片式晶体二极管、三极管的焊接。
　　
　　贴片式集成电路具有引脚数量多、间距窄、硬度小等特点，如果焊接温度把握不好，极易造成引脚焊锡短路虚焊或印制线路铜箔脱离印制板等故障。拆卸贴片式集成电路时，可将调温烙铁温度调至450℃左右，用烙铁头配合流动性好的焊锡丝将全部引脚均匀加锡．当焊锡将集成电路引脚全部连接后，选择第①脚或最束脚开始用烙铁头加热焊锡，同时用尖嘴镊子轻轻插人集成电路底部，随着加热范围的扩大，引脚温度的升高，用镊子逐步轻轻提起集成电路的引脚，使集成电路引脚逐渐与印制线路板脱离。用镊子提起集成电路时一定要随烙铁加热的方向和加热后引脚焊锡熔化的程度顺势而为，防止操之过急而将线路板损坏。
　　
　　焊接新装集成电路前要将拆卸原集成电路底板留下的焊锡全部清除，保证焊盘的平整清洁。然后将待焊集成电路引脚用细砂纸打磨清洁后，均．匀加焊锡，再将待焊集成电路脚位对准印制板相应焊点，然后用一只手轻压在集成电路表面，防止集成电路移动，另一手操作电烙铁蘸适量焊锡将集成电路四角的引脚与线路板焊接固定后，再次检查确认集成电路型号与方向，正确后才进入正式焊接程序，将烙铁温度调节在300℃左右，一手用烙铁头给集成电路引脚加热，另一只手将焊锡丝送往加热引脚焊接，直至将全部引脚加热焊接完毕后，再仔细检查和排除引脚短路，待焊点自然冷却后，用毛刷蘸无水酒精再次清洁线路板和焊点，防止焊渣遗留在线路上。
　　
　　在对故障模块电路板检修之前，先宜用毛刷蘸无水酒精清理印刷线路板，清除原线路板上的灰尘、焊渣等杂物，以便观察原线路板是否存在虚焊或焊渣短路所引起的，因此在对可疑元件拆卸、焊接前，对电路板进行清洁，可以及早发现故障点，节省检修时间，降低检修成本。
　　
　　4．常见故障现象与易损元件检查
　　
　　康佳柔性电视的故障现象与其他IIC总线控制的大屏幕彩电基本相同，主要包括：三无故障（即开机电源指示灯亮，但无光、无图、无声）；有伴音、无图、无光（往往伴随指示灯闪烁）；有光栅、无伴音；以及自动关机、图闪、图暗等故障现象。从检修实践来看，柔性电视的伴音电路质量稳定，故障率很低，而且检修也比较方便。相对而言柔性电视的电源电路、行、场扫描电路以及图像通道电路故障率稍高，这是两方面的原因造成的，一方面是因为柔性电视使用倍频扫描技术使行、场扫描频率增加，必然引起行、场扫描电路功耗增加，使开关电源负担加重，如行、场扫描电路元件损坏造成三无故障。由于柔性电视对行、场扫描电路和开关稳压电源电路的开关元件要求较高，因此，在检修中一定要采用合格的正品元件代换。
　　
　　另一方面是由于图像通道电路采用模块组件形式，元件安装密度较高，元件体积小，焊点细，在较为封闭的环境里，工作环境温度较高，元件受热后，可能产生脱焊、电阻开路、电容器容量下降或漏电、三端稳压器开路导致无+8v（或+5V）供电，因而造成无图、黑屏、图暗、图闪等故障现象，在检修时采用连接线将模块组件引出后即可按常规电压测量方法检查故障元件。若无连接线时，可将模块组件从插座拔出，然后采用观察法检查线路板是否存在虚焊，或用电阻测量法检查元件是否开路、漏电。
