Y驱动部件板好坏的判断:
50X3的Y驱动部件板的损坏率教高,常见的故障现象为黑屏、烧坏上下Y选址板、花屏等。
如何判断Y驱动部件板是否不良或损坏?
凡是符合下面几点故障或现象中的一条者,则可以判定Y驱动部件板已经不良或损坏!.

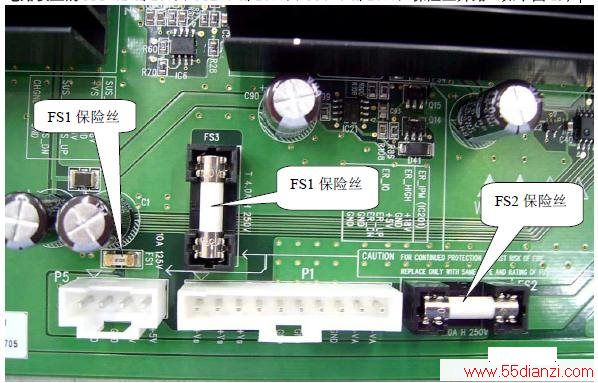

1、电路板上的FS1(10A/25V)、FS2(4A/250V)、FS3(4A/250V)保险丝开路(如下图);

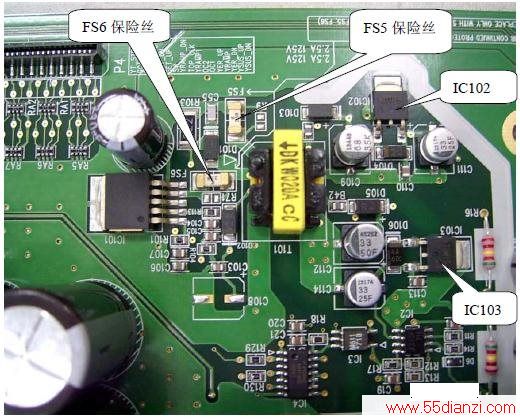

2、FS5(2.5A/250V)、FS6(2.5A/250V)保险丝开路(如下图);
3、IC102(178M15)、IC103(178M15)输出的电压不是15V(见上图);

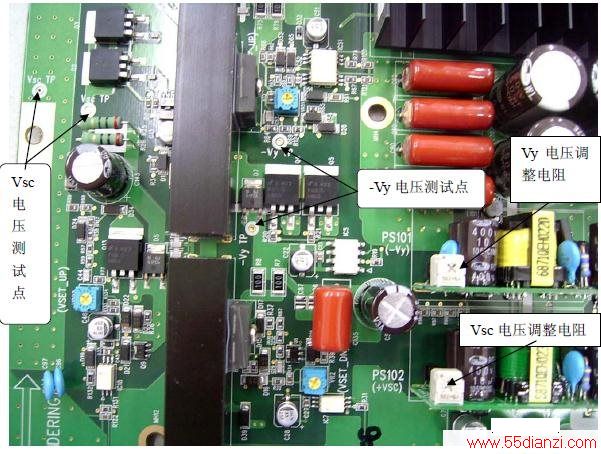

4、Y驱动部件板上的Vy、Vsc电压偏离正常值,并经调试无法正常(见下图);
备注:Vsc、Vy的电压测试,仅限于上图标注的两个测试点,如果在非测试点测的电压,是不准确的!当发生Vsc或Vy电压不对时(Vsc正常时为115V,-Vy电压正常时为-200V),可以调节上图中小组件板上的调节电阻,如果无法调整到正常值,则可以判定Y驱动部件板不良。
5、IC201(YPPD-J015B)、IC202(YPPD-J015B)损坏(判断数据见下表);
IC201(YPPD-J015B)、IC202(YPPD-J015B)损坏,是50X3的Y驱动部件板最常见的故障,也是导致该板大量损坏的直接原因。
IC201(YPPD-J015B)、IC202(YPPD-J015B)也就是在Y驱动部件上两个大散热片下面的厚膜集成电路。其损坏时有两种状态:1、内部短路(此时测其引脚的对地电阻,可发现部分引脚对地电阻为0或阻值很低),此时VS等电压被拉低很多;2、内部开路(此时查其引脚对地电阻,可以发现阻值较大,同时用户多数反映在故障出现时,听到有啪的爆炸声)。
实际维修中,准确判断IC201(YPPD-J015B)、IC202(YPPD-J015B)是否损坏具有很大的意义。我们要求可以采用电阻法测试IC201(YPPD-J015B)、IC202(YPPD-J015B)的在路电阻,再和正常的数据进行比较,从而来分析和判断Y驱动部件板是否损坏!

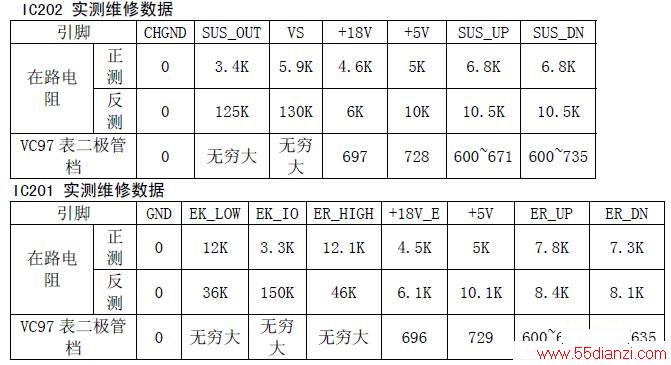

正常时IC201(YPPD-J015B)、IC202(YPPD-J015B)的在路电阻如下表。测试时使用VC97型数字表和47型的指针表。
测试时是把Y驱动板从屏上拆下测试的,其中使用47型表时,正向测试表示黑表笔接地,反向测试表示是红表笔接地,使用R×1K档测试。VC97型数字表是使用二极管档测试的。
重要提醒:IC201、IC202的损坏一般有两种情况,①是内部严重短路,此时用指针表测试时,可明显发现SUS_OUT或VS或EK_LOW或EK_IO或ER_HIGH引脚有对地短路;②是使用指针表测试电路时,和上图中的数据对比差异不大,但使用数字表二极管档测试时,发现SUS_UP或SUS_DN或ER_UP或ER_DN引脚对地电阻为无穷大。
由于电路的复杂性,当使用指针表测试发现数据和上表基本相同时,则还必须使用数字万用表的二极管档进行测量,再对比上面的数据,才能予以正确判断。
不良Y驱动部件板的处理:
妥善包装好(要求牢固、防ESD),返回总部配件课。
