50X3的Z部件板的损坏率教高，常见的故障现象为黑屏、图暗、花屏等。
要求：对Z部件板必须进行电气性能的综合检测后，再下结论，以防止误判，从而导致维修时间的延误和配件资源的浪费。
Z部件板的损坏，主要是两块大散热片下安装的IC5（YPPD-J015B）、IC7（YPPD-J015B）两块厚膜集成电路损坏！！
IC5（YPPD-J015B）、IC7IC5（YPPD-J015B）损坏，是50X3的Z部件板最常见的故障，也是导致Z部件板大量损坏的直接原因。
IC5（YPPD-J015B）、IC7IC5（YPPD-J015B）也就是在Z部件上两个大散热片下面的厚膜集成电路。其损坏时有两种状态：1、内部短路（此时测其引脚的对地电阻，可发现部分引脚对地电阻为0或阻值很低），此时VS等电压被拉低很多；2、内部开路（此时查其引脚对地电阻，可以发现阻值较大，同时用户多数反映在故障出现时，听到有啪的爆炸声）。
实际维修中，准确判断IC5（YPPD-J015B）、IC7IC5（YPPD-J015B）是否损坏具有很大的意义。我们要求可以采用电阻法测试IC5（YPPD-J015B）、IC7IC5（YPPD-J015B）的在路电阻，再和正常的数据进行比较，从而来分析和判断Y驱动部件板是否损坏！

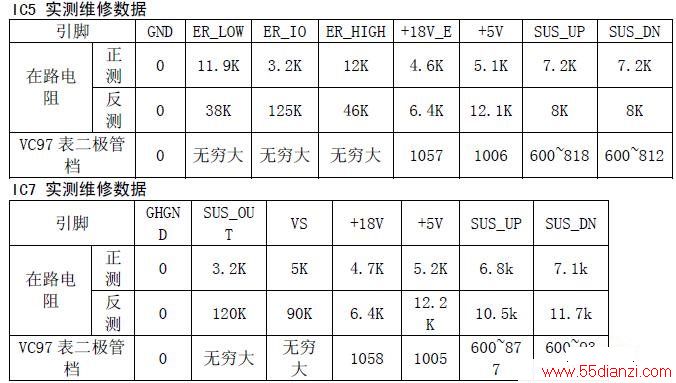

正常时IC5（YPPD-J015B）、IC7IC5（YPPD-J015B）的判断数据见下表。测试时使用VC97型数字表和47型的指针表。
测试时是把Z部件板从屏上拆下测试的，其中使用47型表时，正向测试表示黑表笔接地，反向测试表示是红表笔接地，使用R×1K档测试。VC97型数字表是使用二极管档测试的。
重要提醒：IC5、IC7的损坏一般有两种情况，①是内部严重短路，此时用指针表测试时，可明显发现SUS_OUT或VS或EK_LOW或EK_IO或ER_HIGH引脚有对地短路；②是使用指针表测试电路时，和上图中的数据对比差异不大，但使用数字表二极管档测试时，发现SUS_UP或SUS_DN或ER_UP或ER_DN引脚对地电阻为无穷大。
由于电路的复杂性，当使用指针表测试发现数据和上表基本相同时，则还必须使用数字万用表的二极管档进行测量，再对比上面的数据，才能予以正确判断。
不良Z部件板的处理：
妥善包装好（要求牢固、防ESD），返回总部配件课。
