LG 50X3等离子屏Y上下选址部件板的好坏判断及处理

　　Y上下选址部件板的常见故障是：
　　
　　①、IC106、IC105、IC104、IC102、IC102、IC101、IC1、IC2、IC3、IC4、IC5、IC6（型号均为SN755866）选址集成电路炸裂或损坏；
　　
　　检查手段：看外观及集成电路表面是否有炸裂等现象即可。
　　
　　②、Q1、Q2、Q3、Q101、Q102、Q103这几个MOS管击穿或失效；这几个MOS管的型号是（FQB46N15）；

　　检查手段：通过测量MOS管在路电阻予以判断！
　　
　　Q1、Q2、Q3、Q101、Q102、Q103（均为FQB46N15）这几个MOS管的在路测试电阻如下表，

　　测试说明：使用VC97数字万用表的二极管档测试，是把部件板从屏上拆下来，实际开路测试得到的。

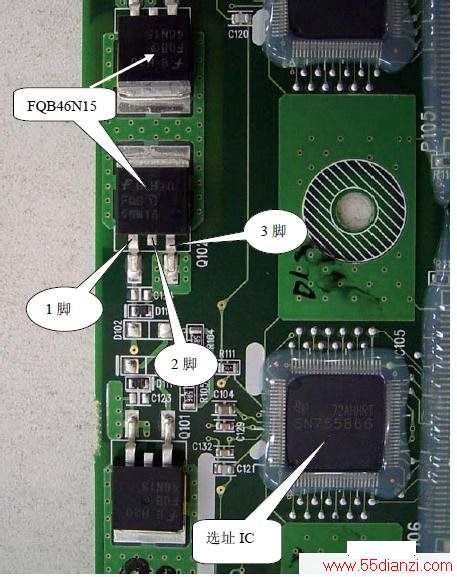

　　引脚定义如下图（说明：引脚定义是和上面的测试数据的引脚相对应的）：

　　不良Y上下选址部件板的处理：
　　
　　妥善包装好（要求牢固、防ESD），返回总部配件课。
