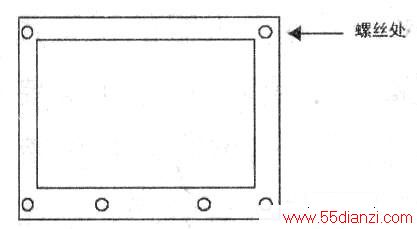

第1步：屏正面有6颗小固定螺丝，上面用黑橡皮盖着，与黑塑胶框混为一体，要仔细寻找。具体位置见下图（图中画圈处为螺丝）。找到黑橡皮盖后，将其撬出，再将螺丝取出来。
第2步：取出6颗小螺丝后，用平口小螺丝刀插进塑胶盖的侧缝，适当用力，把缝隙撬大些，再插进一把平口小螺丝刀至缝隙处，使缝隙扩大延长，然后在延长的缝隙扩大处插进一把平口小螺丝刀……这样，就能把屏的塑胶背盖取下来（注意：千万不能在屏的塑胶盖某点用螺丝刀猛撬开扣卡，这样很容易把塑胶盖敲破甚至把屏撬坏）。

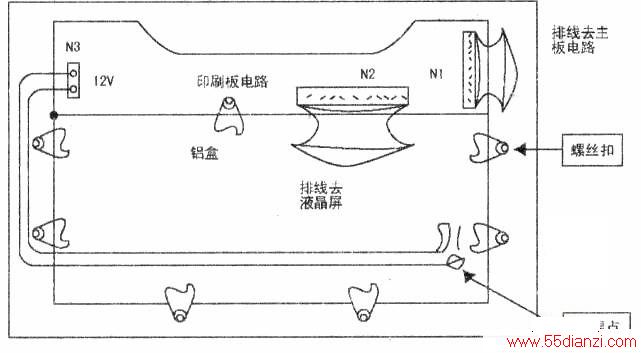

第3步：取下液晶屏的塑胶盖背盖后，就可看见屏背后的印刷板电路和一个长方形铝盒，如下图所示。
印刷板上有三组排线：Nl有多根细线至主板；N2有多根细线至铝盒的液晶屏；N3只有两根细线伸进铝盒。判断N3就是点亮液晶屏的电源进线(Nl、N2、N3是笔者为叙述方便所加）。
接通电源开关，按一下“Power”键，等该机的指示灯由红变绿后，用万用表直流50V挡测量N3两点间电压为12V。
第4步：将电源开关拨至“OFF”处，取下固定铝盒的7颗螺丝，将铝盒取出。用平口小螺丝刀按前述撬屏塑胶盖的方法撬开铝盖，使液晶屏与背光板分离。这时，千万要谨慎小心，不要将连在屏上的排线弄断或令其脱落，将屏放好后，再将屏背光板的12V电压插头从印刷板上拔下，就可单独检查背光板的线路了。
第5步：背光板有4层，其中，3层如白色相纸，1层厚如白塑料板，12V的两根电源线进入白相纸中，中点焊在右边沿上，如下图所示。
第6步：找到焊接点，一根线的焊点已脱落。这个地方小，又被白相纸压着，很不好焊，这也许就是焊接技术不是太高的师傅留下的隐患吧！后来，笔者又接修过几台类似机子，屏不亮，故障点都在相似处。为了焊牢焊点，可将白相纸在此处拉开一点，用尖烙铁伸进缝内准确．快速点焊。
第7步：按与拆液晶屏组件时相反的操作顺序，，装好液晶屏组件。检查无误后，拨动电源开关至“ON”处，指示灯由红变绿．液晶屏点亮（这种机器在第一次接通电源开关时，不按“Power”键，液晶屏也可点亮）。
