在检测比较复杂的彩电故障时，常常需要检测行、场逆程脉冲信号、沙堡脉冲信号、色度信号、字符信号或行、场同步信号等。若初学者没有示波器，可以用下图所示的多用检波头再配合万用表直流2.5V挡即可检测上述信号。图l中Dl、D2接成倍压检波电路，被测的上述交流（脉冲）信号通过带同轴电缆的探头输入。检波头输出端理论上可获得约两倍被测信号峰值电压，但实际上万用表的读数一般为被测信号峰值的10%～50%（跟信号传输电容、万用表内阻等因素有关）。图l中元件Dl、D2采用锗检波管(如2AP7、2AP9)或锗开关管(如2AK10、2AK11)，这是因为锗管管压降只有0.2V，对小信号检测有利。C1～C3为高频瓷介电容或云母电容。C4～C6为薄膜或聚丙烯电容（它们耐压为160V～400V即可），这是因为它们的高频特性好且损耗小。K为双刀三掷拨动（或旋转）式开关。
K置于“1”时可测频率较低的场脉冲；置于“2”时可测频率稍高的行脉冲或沙堡脉冲；K置于“3”时可测频率更高的色度信号、视频信号等。
如果你有示波器，那就可以利用示波器直接观察信号的波形、幅度、频率、相位或了解被检测电路是否发生寄生振荡等。这对于检查彩电的疑难故障极为重要，因而也是目前检修复杂故障最行之有效的方法。
由于示波器种类较多，为了满足修彩电的需要，所用示波器的最高频率不应低于20MHz。使用示波器时应注意屏蔽和接地良好，同时注意选择适合的X轴扫描频率，以荧屏能稳定显示l～2个完整周期的信号波形为准。并千万不要用1:l探头直接测行高压脉冲，要检测必须配100:1衰减探头。通过检测到的波形与图纸上标注的正常波形相比对，就可以使维修者很快找出故障产生的原因和部位。

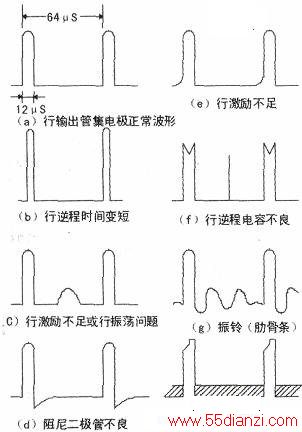

例如，用示波器测量行输出管集电极时，可能会出现如下图所示的各种波形。下图(a)是正常的行扫描电压波形，周期为64μs，行逆程脉冲宽度为12μs，幅度为数百甚至干余伏（视屏幕大小有所差别）。但下图(b)所示行逆程脉冲波形宽度明显变窄，通常是行逆程电容其中一只容量变小或焊点开裂所致。此时行逆程脉冲电压升高，机内行输出管等诸多元件极易击穿。下图(c)所示波形在行扫描正程中部出现突起。一般是行推动管β值过低，导致行激励不足，或行振荡波形占空比不对。在这种情况下极易损坏行输出管。下图(d)所示波形在正程开始时波形下凹，且有小幅度起伏。
这通常是行阻尼管正向电阻过大，或接触不良。此时荧屏左侧光栅中会出现2～3条竖直细黑线（阻尼条）或出现白色卷边。下图(e)所示波形的脉冲前沿出现斜坡，可能是行输出管B值下降或饱和压降过大所致。此时屏幕右侧光栅会出现白色卷边。下图(f)所示波形在正程期出现很窄的脉冲，而在逆程脉冲顶部又出现下凹现象，这通常是行逆程电容不良或开路所致。此时光栅水平尺寸变小，亮度增大，且有白色竖直条纹或线状纹干扰。下图(g)所示波形在扫描正程出现衰减式振荡波形。这是行输出变压器质量低劣、漏感严重产生的严重辐射所致。此时荧屏左侧（或全屏）会出现若干条肋骨状黑白相间竖条（亮度较暗时更明显）。下图(h)所示波形说明场频锯齿波信号窜入了行电路，形成场行信号调制，结果会导致光栅左右抖动。

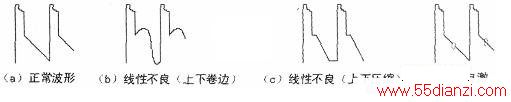

在检测场输出端波形时可能会出现如下图所示的几种波形。其中下图(a)所示是正常的场扫描锯齿波波形，周期20ms，场逆程脉冲宽度1.2ms，且正程下斜线的线性应良好。下图(b)所示波形说明场正程线性差，图像将出现垂直方向的失真、甚至卷边现象、或在图像顶部（或底部）出现白带甚至局部倒影。这说明场振荡或场锯齿波形成电路有元件不良。下图(c)所示波形说明场正程线性不良，图像上部或下部将出现压缩现象。其主要原因是场锯齿波形成电容不良或容量下降，或场反馈电路中有元件不良所致。下图(d)所示波形说明场输出级有高频自激现象，表现为光栅出现水平窄白带（或白线），故障通常是场输出级消振电容开路或容量变小所致。
