有些PDP彩电,通过特定的方法,可调出屏自检图案,以帮助维修人员确定故障范围。不同的PDP彩电,进入屏自检图案的方法不尽相同,下面简要介绍几种常见的进入方法。
(1)松下TH-42PX75U彩电松下TH-42PX75U彩电进入屏自检图案的方法是:

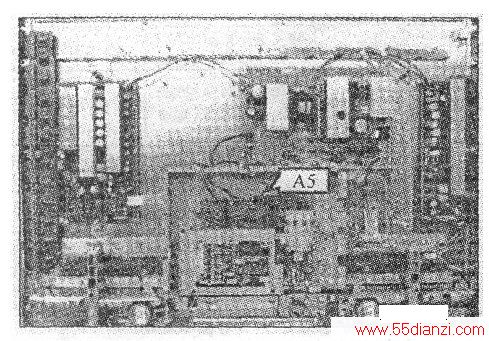

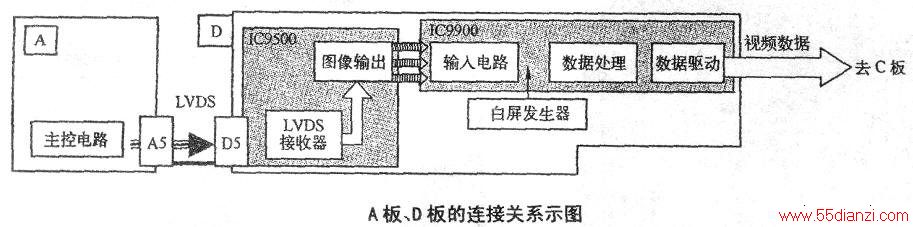

进入工厂模式(按压电视机“VOLUME-”键,同时,在3s内按遥控器“RECALL”(呼叫)键3次,即可进入工厂模式)。选择测试图案项,拆下信号处理板去往逻辑控制板的A5连接器(见上图)。若出现白屏,说明是A板故障;若故障不变,说明是D板有故障。这是因为白屏发生器设置在D板中,如下图所示。
(2)采用三星V2屏的POP彩电采用三星V2屏的PDP彩电(如厦华PS42D8彩电)进入屏自检图案的方法是:

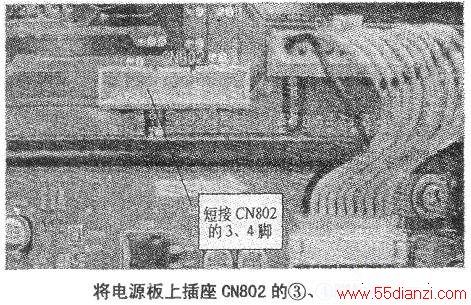

①断开主板与PDP面板的连接,将电源板上插座CN802的③、④脚短接(即把CN802的④脚POWERON/OFF接地),该脚信号来自主板MCU输出的待机控制信号,短路该脚相当于用户按下“开/关机”键,如下图所示。

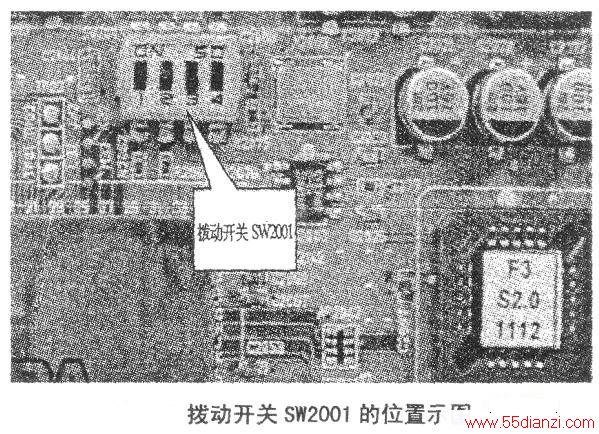

②将逻辑控制板上拨动开关SW2001由原来的外部模式(①、②、④脚向上,③脚向下)改为内部模式(即屏自检模式,①、③脚向上,⑦、④脚向下),如下图所示。
③接通电源,看PDP显示屏是否点亮,如果显示全白场,说明主板电路有故障;如果无显示或者未显示全白场,说明显示屏、逻辑控制板、驱动板存在故障。
④自检结束后,把SW2001开关恢复为正常状态,即①、②、④脚向上,③脚向下。
(3)采用三星V3屏(S428D-YD05)的PDP彩电
采用三星V3屏的PDP彩电(如厦华PS42D8B彩电)与采用V2屏的基本一致,只是短接插座的位号不同,短接CN9004的③、④脚可以实现电源板有电压输出,显示全白场光栅需要的拨动开关位号和拨动位置与V2屏相同。
(4)采用三星V4屏(S42SD-YD07)的PDP彩电
采用三星V4屏(S42SD-YD07)的PDP彩电屏自检图案的进入方法是:
断开主板与PDP面板所有连接线,将插座CN8007的③、④脚短接,并将逻辑板上插座CN2034的③、④脚短接,此时通电,PDP显示屏应显示全白场,否则,说明PDP显示屏或驱动电路有故障。
(5)采用三星v5屏(S42SD-YD09)屏的PDP彩电采用三星v5屏(S42SD-YD09)的PDP彩电屏自检图案的进入方法是:
①将逻辑板插座CN2001的③、④脚两跳线短路(水平方向)。
②将电源板的CN8003的⑧、⑨脚短路(PS-ON脚对地脚短路)。
③断开主板与PDP面板的连接线。
④通电后应出现全白场,否则,说明PDP显示屏或驱动电路有故障。
(6)采用三星S50HW-YD02屏的PDP彩电采用三星S50HW-YD02屏的PDP彩电屏自检图案的进入方法是:
①将逻辑板插座CN2007的③、④脚两跳线短路(垂直方向)。
②将电源板插座CN8003的⑧、⑨脚短路,目的为了将PS-ON脚对地短路,以实现“二次”开机。
③断开主板与PDP面板的连接线。
④通电后应出现7个彩色画面(如红场、蓝场等),否则,说明PDP显示屏或驱动电路有故障。
(7)采用LG/V7屏的PDP彩电
采用LG V7屏的PDP彩电屏自检图案的进入方法是:

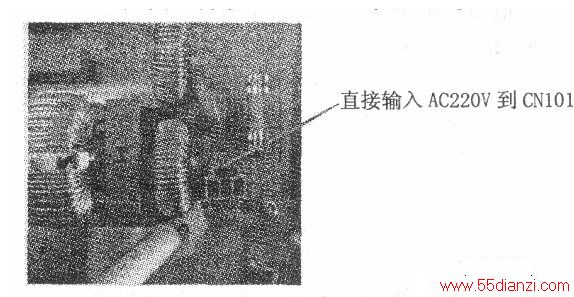

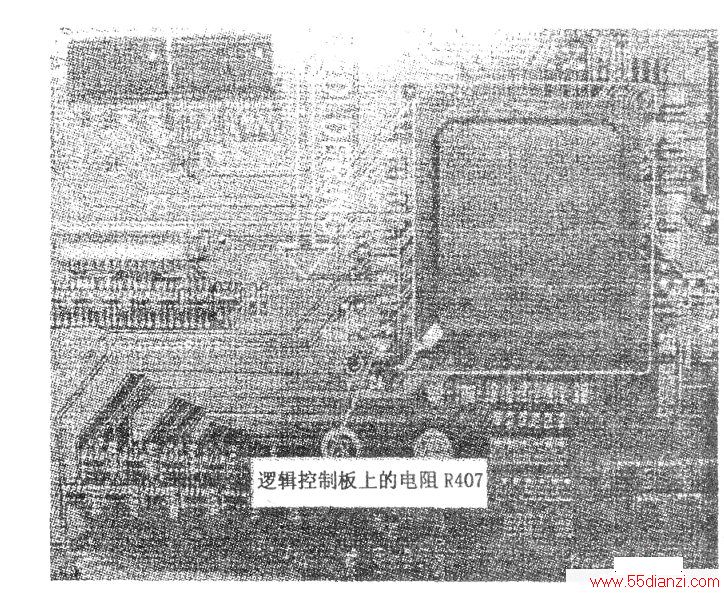

首先将主板、AV板和电源辅助板连接线全部断开,再将交流输入插座直接连接在LG电源板输入端CN101上,如上图所示,把SW601开关(SUB模块板上)的中间插脚和AUTO端插脚短接(有两组),其他连接插头不动;然后把逻辑控制板上的电阻R407断开,如下图所示:通电后,用本机或遥控开机键开机,屏幕上应能出现白光栅、红光栅、彩条等56个检测画面,否则,说明PDP显示屏或驱动电路有故障。
