检修仪表的关键在于选用适当的检查方法，发现、判断和确定产生故障的部位和原因。检查仪表故障原因的基本方法，一般可归纳为：“不通电观察法、通电观察法、对症下手法、测量电压法、测量电阻法、波形观测法、信号注入法、信号寻迹法、电容旁路法、分割测试法、器件替代法、整机比较法、参数测量法及改变现状法”等14种。实际上这也是检修仪表的通常步骤。只要根据仪表的故障现象和工作原理，针对各种电路的特点，交叉而灵活地加以运用这几种方法，就能有效而迅速地修复仪表。
1．不通电观察法
仪表发生故障，主要是由于电阻、电容、电感等电路元件和电子管、晶体管、集成电路等电子器件以及变压器、电表、开关等部件的损坏而引起的。也可能是由于电路的或机械的连线或接点不良而造成的。其中，如电阻器烧坏、电容器漏液或炸裂、电子管漏气或松脱、电源变压器损坏、电表卡针、开关滑位、电路断线、接合器松脱等迹象都很容易发现。因此，在检修仪表时，可先在不通电的情况下，观察仪表面板上开关、旋钮、刻度盘、插口、接线柱、探测器、指示电表等有无松脱、滑位、卡阻、断线等问题；打开仪表的外壳盖板，观察仪表内部的元件、器件、插件、电源变压器、电路连线等，有无烧焦、漏液、发霉、击穿、脱落、开断等现象。
但是应当指出，在修理时不能单纯地调换已损坏的器件就算了事，应当进一步查对仪表的电原理图，搞清楚损坏器件的部位和作用。从而分析导致损坏的原因，及其可能波及的范围，查出导致故障发生的真正原因，以及连带损坏的其他器件，这样才算完全修好仪表。否则，真正的故障因素没有排除，仪表开机使用后，更新的器件一定又会损坏。
2．通电观察法

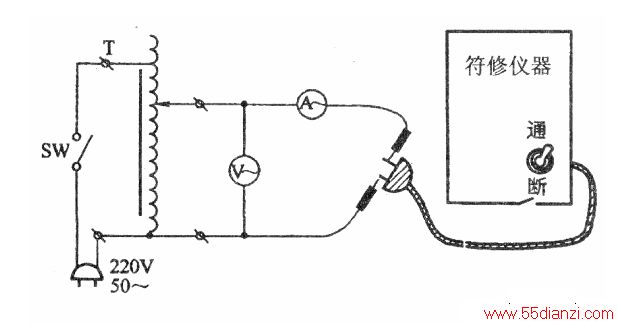

如果在不通电观察中未能发现问题，就应采用“通电观察法”进行检查。为了避免仪表故障的扩大，以及便于重复观察，必须使用调压自耦变压器(o～240V，500VA)逐步加压供电，如下图所示。在调压自耦变压器T的输出端，应串接一个适当量程的交流电流表A～，以及并接一个适当量程的交流电压表V～然后使用带有夹头的导线，引接交流电源至被修仪表的电源插头上。通电观察时，应扳置被修仪表的电源开关到“通”部位，然后自“OV”开始逐步升高T的输出交流电压值V～，这时既要注意电流表A～的指示，又要观察被修仪表内部有无异常现象发生。
通电观察法特别适用于检查跳火、冒烟、异味、烧保险丝等故障现象。这些故障通常发生在仪表的整流电路部分，通电观察时，首先应注意观察整流管的工作状态。如果在升压过程中发现整流管的屏极发红、跳火，或者电解电容器有“吱吱”声，或者电源变压器、电阻器等器件有发烫、发臭、发黑、冒烟、跳火等现象时，应立即切断仪表的电源，并将调压自耦变压器的输出电压退回到零。如果一时看不清损坏器件的部位，可再开机逐步升压观察。
应当指出：通常在出现明显的故障现象之前，交流电流表A～的指示已有明显增大。因此，应特别注意电流表不要超量程，或者改用较大的量程。同理，当查出损坏的器件后，应进一步查对仪表的电原理图，分析器件损坏的原因，以及可能波及的范围，然后再拟定下一步的测试方案。
www.55dianzi.com 3．对症下手法
在仪表的说明书中，大多有比较完整的维修与调整资料。如：各级电路的工作电压数据表、波形图以及常见故障现象、原因、检修方法对照表等，对于仪表检修者都是很有价值的参考资料。因此，在检修仪表时，可根据故障现象，参照现成资料对症下手，以加快仪表的修复。
4．测量电压法
检查仪表内部各种电源电压是否正常，是分析故障原因的基础。因此，检修仪表时，应先测量待修仪表中各种直流电源的电压值是否正常。即使在已经确定故障所在的电路部位时，也经常需要进一步测量有关电路中的电子管、晶体管各个电极的工作点电压是否正常，这对于发现与分析故障的原因和损坏的器件，都是极有帮助的。此外，对于电路中通过电流的测试，也往往测量通过被测电流的已知电阻器两端的电压降，然后借助欧姆定律进行换算。所以，“测量电压法”
是检查仪表故障原因的最基本的方法。比较完善的仪表说明书中，大多附有电子管或晶体管各个电极的工作电压数据表，或者在仪表的电原理图上，标注有主要部位的工作电压值。在检修仪表过程中，经常需要对照仪表说明书中给出的电压数据，进行必要的直流电压测量，这样就能很快地查明故障的产生原因和损坏变值的器件。如果没有现成的电压数据可供参考对照，也应当根据电路的工作原理加以分析和估计。
5．测量电阻法
检修仪表时，经常会发现由于电路元器件的接线端子或滑动接点接触不良，个别接点虚焊，电阻变值，以及电容器漏电等，从而导致故障的发生。以上问题可在待修仪表不通电的情况下，采用测量电阻的方法进行检查，以寻找出故障所在之处。
测量接触电阻或通路电阻，要使用万用表的最小测阻档位，即R×lΩ档位。对连接在电路中的电阻器件的测试，要考虑到被测试元件与其他电路之间的连通关系，如果没有其他回路的连通，则可用万用表的相应电阻档，直接在待测电阻的两端进行测量，否则应使被测电阻的一端脱焊，然后才能进行阻值的正确测量。
对于高阻值电阻元件的测试，应避免手指碰触测试棒的金属探针，以免影响测试结果。对于整流输出短路的情况，也可通过测量负载电阻的阻值加以判断。
电容器漏电、绝缘击穿以及容量变值等，一般都可采用测量电阻的方法查出，但必须脱焊被测电容器一端。在检测电解电容时，应注意表的测试棒极性不能接反（万用表拨到电阻档），即红笔为“-”电压端，黑笔为“+”电压端。
电感线圈和变压器绕组的通断，也可采用“电阻测量法”进行检查。
在没有专门的晶体管测试仪时，可用“电阻法”测量来粗略判断晶体管的好坏。即用万用表的适当测阻档级来检测相应予ICeo、Icbo和Ic量值的电阻指示值，并加以比较或估算。比如若PN结的正、反向电阻很小，则表明晶体管已被击穿短路；反之，若正、反向电阻都很大，表明晶体管已烧坏断路等。
6．波形观测法
检修仪表时，使用电子示波器来观测待修仪表的振荡、放大、倒相、整形、分频、倍频、调制等电路部分的输出和输入信号波形，可以迅速地发现产生故障的部位，有助于故障原因的分析，进一步确定检修的方法与步骤。使用“波形观测法”的条件是：待修仪表必须具有自激振荡的信号源，而观测波形的次序，应从自激振荡电路开始，然后逐级往后推移，直至发现某一级的输出信号波形不正常，甚至有输入信号而无输出信号，则可确定故障原因是存在于这一级的电路中。
7．信号注入法
有些仪表是由工作于不同信号的各种电路组成的，并且具有本机的终端指示器（诸如：各种电子电压表、失真度测量仪，调制度测量仪等）。对于这类仪表，采用“信号注入法”来检查存在故障的电路部分特别有效。具体方法是：使用外部的相应信号源，从待修仪表的终端指示器的输入端开始注入，然后依序向前级电路推移，注入测试信号到各级电路的输入端；同时观察仪表终端指示器的反应是否正常，作为确定故障存在的部位和分析故障发生原因的依据。如果一开始指示器就无反应，表明故障是存在于指示器本身的电路中；如果指示器反应正常，表明信号注入的这一级电路是好的；如果指示器反应不正常甚至没有反应，则表明故障是存在于这一级被测电路中。由此可见，“信号注入法”的特点是：使用外部的不同信号源作为检测信号，并利用本机的终端指示器表明测试的结果。
8．信号寻迹法
在检修具有工作于同一信号的多级放大器的仪表时（诸如：测量放大器、晶体管毫伏、电子示波器的X轴或Y轴放大系统），通常采用“信号寻迹法”进行故障原因的检查，以迅速确定发生故障的部位。其具体方法是：使用适当频率和振幅的外部信号源，作为测试信号电压，加到待修仪表的输入端或多级放大器的前置级输入端；然后利用外部的电子示波器从信号输入端开始，逐一观测后边各级放大器的输入和输出信号的波形和振幅，以寻找反常的迹象。如果某一级放大器的输入端信号是正常的，而其输出端的信号电压反而变小，或者出现波形限幅或失真，则表明故障存在于这一级放大器的电路中。由此可见，“信号寻迹法”的特点是：
只需要使用单一的测试信号，并且要借助外部的电子示波器进行寻迹。
9．电容旁路法
在检修有寄生振荡或寄生调幅等故障现象的仪表时，通常采用“电容旁路法”来检查和确定发生问题的电路部分。具体的方法是：使用一个适当容量和电压的电容器，临时跨接在有疑问电路的输入端，使之对“地”旁路，以观测其对故障现象的影响。如果故障现象消失了，表明问题存在于前面各级电路中。反之，故障不消失，表明问题存在于本级电路。
一般情况，寄生调幅大都是由于整流电源的滤波电容器，或者是有关电路部分的电源输入滤波电容器和去耦电容器等变值、虚焊、断线所引起的。检查时，应选用相应工作电压和大容量的电解电容器，临时跨接在有疑问电容器的两端进行旁路，以观测其对故障现象的影响。如果寄生调幅现象消失了，则表明有关电容器有问题，必须加以重焊或更新。
