在清洁屏幕和反射镜等光学系统部分时，请不要用赤手拿摸，以避免在这些光学部分表面留下手指印，影响光学系统的效果。具体清洁方法如下：
1．屏幕清洁方法
对屏幕的清洁，要使用柔软的布，以免损伤屏幕。
另外，清洁时切勿使用乙醇、挥发油、香蕉水、丙酮等有溶剂性能的液体，以免除去屏幕表面的黑色保护膜。

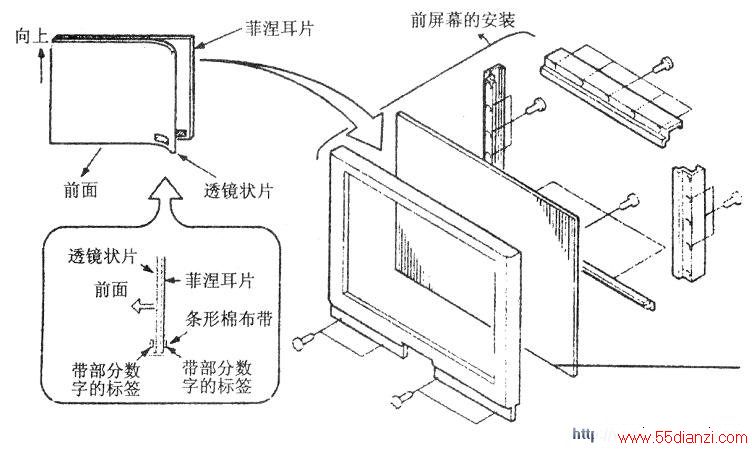

下图是屏幕的安装、结构图。屏幕清洁步骤如下：
(1)用蘸有稀释中性清洁剂的软布对屏幕内、外面进行清洁，主要是面向观众一面，注意在有数字标签处清洁时不要过分用力擦洗，否则会把数字标签擦掉。
(2)再用蘸有清水的软布擦去屏幕内外面上的残余清洁剂，可反复擦几次。
(3)最后用干净干燥的软布擦去屏幕内外面上的湿气，稍晾干即可。
2．透镜和反射镜的清洁方法
透镜和反射镜等光学系统部分的清洁方法如下：
(1)用修钟表用的吹尘球，将透镜和反射镜等光学系统表面的灰尘吹掉。
(2)若发现透镜或反射镜有脏污点，可使用麂皮或照相机镜头用揩镜纸进行清洁。可先对有脏污点处呼一口气，再用麂皮或揩镜纸清洁，只要不是发霉严重的霉斑，一般均可擦干净。当然也可使用如LENSLUSTER（埃德蒙科学公司制造）专用镜头清洁剂进行清洁。
3．电路检查
电路检查主要是对高压检查，其检查的方法是：在投影管的阳极上连接一个精确的高压表，如500型万用表等高压测试表棒产品。接着开启电源，并把亮度和对比度关到最小，此时三管的电子束流为零。测试阳极高压在32kV以下[指122cm(48英寸)、140cm(55英寸)、155cm(61英寸)产品]，且在零束电流时高压也应在31.5kV左右。然后把亮度开到最大和最小，观察高压的值应在上述范围之内，即说明高压正常。
这里需要说明的是：在更换行输出变压器、行逆程电容、行振荡集成电路等元件后，应测试高压，以免高压过高而损坏机器。同时要注意在测量高压时，电源电压应在规定的220V附近进行，否则电源电压过高，有时也会引起阳极高压异常升高。
4．投影管部件的调整

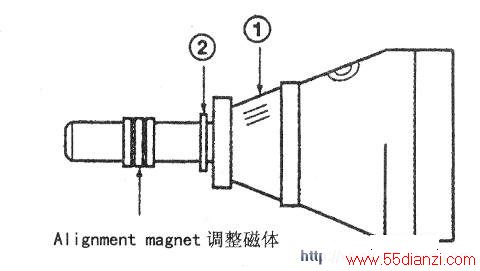

下图是投影管的组件示意图。图中①为偏转线圈和会聚线圈。其应在管颈最前面（近投射管椎体侧），并在旋转线圈调整倾斜之后拧紧螺丝；②为中心磁铁，在调整倾斜之后，图像位置最终由此磁铁确定。在对屏幕中心进行用户会聚控制时，为了获得其最大的安全系数，须将此磁铁用于中心会聚调整。
在进行投影管部件调整时，必须使机器工作至少5 min以上。然后对以下各项进行调整。
(1)R、G、B截止调整
①将用户控制设定为复位位置：CONTRAST(对比度)→最大，BRIGHTNESS（亮度），COLOR（色饱和度），TINT（色调）→中心。
②启动调整模式显示屏幕，然后选择RCUT项目。
③将RCUT、GCUT和BCUT（显像管暗平衡红色、绿色、蓝色调整）的数据调整为“40H”。
④松开透镜上固定的螺丝，扭动透镜并将红色透镜对焦调为图像中心最佳对焦效果，然后再紧固螺丝，见下图所示。
⑤调整聚焦组件上的聚焦电位器“R”，以找到图像中心及四周的最佳显示效果。
⑥在调整绿色和蓝色时，请重复上面③～⑤步。
(3)校准磁铁调整
下图是校准磁铁，由2极(P)、4极(4)和6极(6)三组磁铁组成。
①将2极、4极和6极磁铁设定为被取消的状态，即将磁铁上标记字母前后对齐。
②接收白色十字图形的测试信号。
③将对焦电位器转至最佳对焦位置的稍左侧。

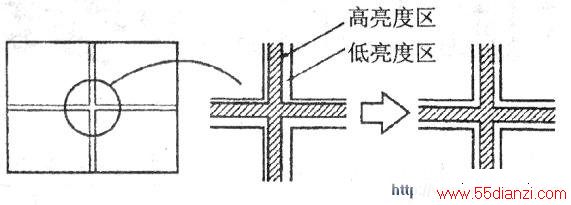

④调整2极磁铁，将高亮度区定位于低亮度区的中心，如下图所示。
⑤反时针转动对焦电位器进行对焦。
⑥用胶合剂固定2极磁铁。
⑦将测试图形变为白色交叉点。
⑧将对焦电位器转至最佳对焦位置的稍右侧。

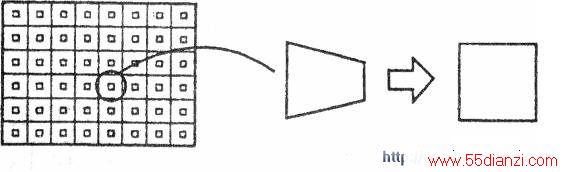

⑨对着正方形点调整4极磁铁，如下图所示。
⑩反时针转动对焦电位器进行对焦，⑩用胶合剂固定4极磁铁。
⑩重复上述①～⑨步骤操作，调整红色、绿色和蓝色。

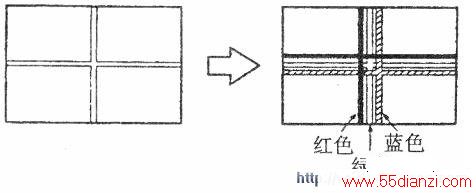

最后需要说明的是：在进行调整之前，为了方便起见，应通过设定选单中的会聚选单，预先显出会聚的红、蓝色，如下图所示；因设计的变更，有时调整可以省略；6极磁铁无需调整，可将其设定在取消状态。
(4)动态对焦抛物线的调整

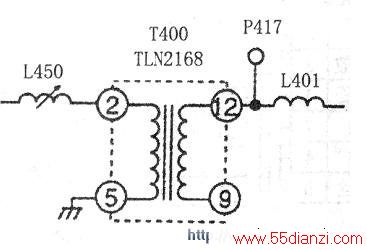

①将示波器10：1探头，接T400端子“12”及接地之间，如下图所示。

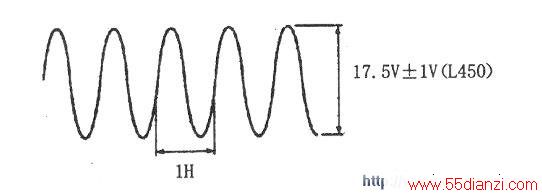

②接通电源，测到如下图所示的抛物线形波的峰一峰值，调整L450使波形达到要求17.5 V±1V。
(5)图像倾斜调整转动R、G、B偏转线圈，使图像呈水平之后，再把偏转线圈的紧固端拧紧。
(6)中心调整

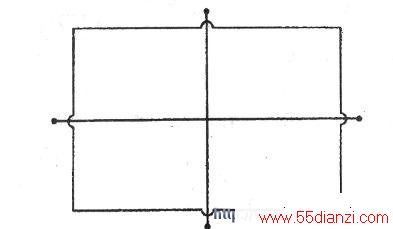

①延长屏幕边缘两个中心槽之间的连线（项部和底部，右侧和右侧）。如下图所示。
②选择调整模式。

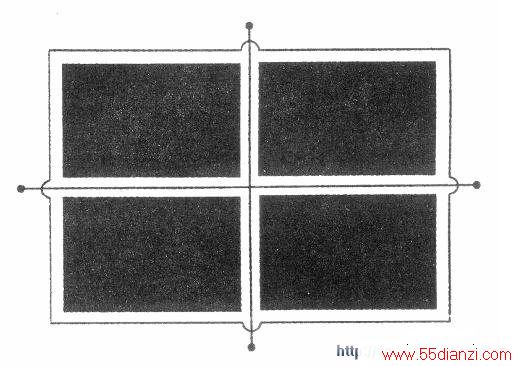

③按下遥控器上的“TV/VIDEO”键，显示白色+字图形，如下图所示。
④调整G中心调整磁铁，使十字图形的中心对准屏幕中心位置。
⑤进行HEIGHT（高度）调整。
⑥进行WIDTH（宽度）调整。
⑦进行VERT.LINEARITY（场线性）调整。
⑧检查绿线的全部质量。
⑨调整R、B中心调整磁铁，使十字图形的中心对准屏幕的中心位置。
