用真伪判断法检修电视机的常见故障

　　当电视机工作不正常时。并不一定是由于电视机损坏引起的，也可能是操作者使用不当或电视台发生故障而引起的。我们把前者称为“真故障”，而把后者称为“伪故障”。对于真故障需要对电视机进行检修，而对于伪故障则要从外部找原因。“伪故障”主要由以下两方面的原因引起。
　　
　　1．使用操作不当
　　

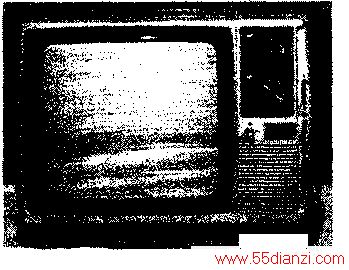

　　(1)室外天线架设得不够高，方向没有调在最佳状态。此时图像信号较弱，画面杂波较大。

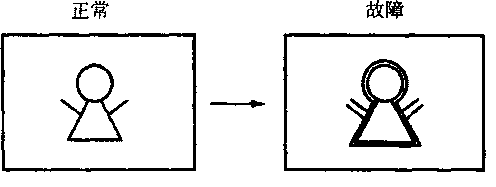

　　(2)天线、馈线及匹配器接触不良。此时将引起图像不清晰，有镶边现象，故障现象如下图所示。

　　(3)将强磁性物体放置在电视机旁边。此时将使电视机光栅出现色斑。
　　
　　(4)误将色度钮关死。这将造成画面无色。
　　
　　(5)将制式开关打错，如置于‘NTSC”一方。此时将引起画面无彩色，井可能使画面上下滚动场不同步。
　　
　　2.电视台发生故障
　　
　　(1)在收看电视时突然某个台无图像、无伴音，而其他台正常。这说明是电视台发生了故障。
　　
　　(2)在收看电视时，突然声音中断或图像出现条纹干扰。
　　
　　(3)某个台有“嗡嗡”声，而其他台则正常。
　　

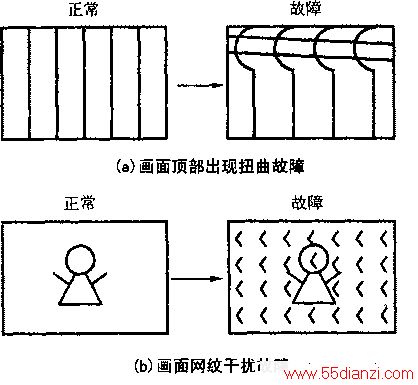

　　(4)在收看电视时偶尔出现拉白条、拉黑道或画面顶部扭曲等现象。这在电视台转插差转接收信号时时有发生，故障现象如图下(a)所示。
　　
　　(5)某个台时常发生网纹干扰。这通常说明附近有功率较大的子母电话机或其他设备，故障现象如下图(b)所示。

　　当出现上述故障时，若属于操作不当所引起，重新调整一下电视机即可；若属于电视台故障，则只有等待了。
　　
　　另外，还有一些现象，如开机时图像会聚较差，几分钟即恢复正常；开机与关机时机内有轻微的“噼啪”声，近看时图像有闪烁的感觉等。这些并非故障，而属于正常现象。
　　
　　当确定为电视机的“真故障”时，首先要判断产生故障的大体部位。为此，一定要很好地熟悉待修电视机的电路原理图。判断出故障的大致部位后，从电路原理图上找出该部位所涉及的元器件的编号，并用铅笔对怀疑的部位做标记，以便在印制电路板上找出有关元器件。

　　下面介绍一些典型故障的故障部位判断方法：
　　
　　(1)无光栅、无伴音。
　　
　　这时主要应检查电源电路。首先检查220 V供电通路(如电源插头、电源开关的接点等)有无断路的地方，可用万用表的电阻档加以检查。再检查电源变压器的交流保险丝和稳压电源的直流保险丝是否已烧断。若把音量、亮度电位器调到最大位置时仍无光栅、无伴音，就应重点检查整流电路和稳压电路。但有些电视机的供电方式有所不同，它们的公共通道和伴音通道的供电是从行输出变压器中取得的，当行扫描电路出现故障时，无12 V输出也会造成无光栅、无伴音的故障。这一点也应特别注意。
　　
　　(2)无光栅、有伴音。
　　
　　若调整音量旋钮时伴音正常，说明电源电路、高频调谐器及中放通道正常，故障多出在行扫描电路或显像管电路。
　　
　　(3)有光栅、无图像、无伴音。在变换调谐器的频道时，若在所有的频道上都收不到图像和伴音，则故障出在高频调谐器或公用通道上。若只是某些频道收不到图像和伴音，则故障出在高频调谐器上。
　　
　　(4)有图像、无伴音。
　　
　　有图像，说明扫描电路、公共通道和视放电路是正常的，此时应检查伴音通道和音频功放电路。
　　
　　(5)图像不同步。
　　
　　行、场都不同步时，故障部位是同步分离电路。若在对比度过强、过弱的情况下行、场不同步，应检查AGC电路和图像中放电路。对于行不同步的故障，应查行振荡级或AFC电路；对于场不同步的故障，应检查场同步放大、积分电路和场振荡级。图像行、场不同步的故障现象如下图所示。
　　
　　
　　(6)图像无彩色、有伴音。图像无彩色。有伴音，说明整机电路基本正常，故障出在色度解码部分。
