用电阻法来判断显像管的漏气现象

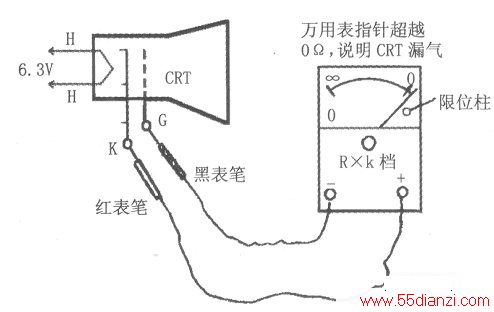

　　借用“电阻法”测发射能力以甄别CRT的早期漏气，其中的关键是观察电阻测量中的反常表现。正常CRT按下图所示的“电阻法”测量时的栅一阴极电阻(Rgk)约为1～4kΩ(MF30型R×100Ω档测试的经验值)。尽管所用万用表的型号、欧姆中心、电阻的倍率档位不同都会影响其测量值，但是万用表的表针不会指向电阻标尺的零位(0Ω刻度）。如果测得某CRT的Rgk接近0Ω或者小于0Ω（表针超越0Ω刻度），这就是上述的反常表现，提示CRT已然漏气且不可逆转。
　　
　　必须指出的是：上述反常表现只是发生在CRT漏气伊始，阴极尚有发射能力之时。此刻管内空气很稀薄，受电子束撞击容易电离，带电离子导致栅一阴极间呈现低阻。随着漏气的持续，灯丝温度下降、阴极中毒、发射力衰退、Rgk不会增大，灯丝氧化……直至烧断。故实地测试不能一概而论，建议按以下步骤分析甄别：
　　
　　(1)单独给灯丝通电，如果灯丝不亮或亮度明显不足，而用万用表测量灯丝又是通的，则表明CRT已经严重漏气，管子已报废；
　　
　　(2)如果灯丝的亮度基本正常，则按下图所示测CRT的Rgk，如果Rgk≤0，则表明CRT已然漏气；
　　
　　(3)如果Rgk>0，但小于正常值，则应继续通电观察Rgk的变化趋势，如果Rgk逐渐变小，则表明CRT已经轻微漏气；(4)如果Rgk逐渐变大，则应持续观察灯丝的亮度，如果亮度逐渐变暗，则表明CRT严重漏气。
