一、液晶彩电的组成

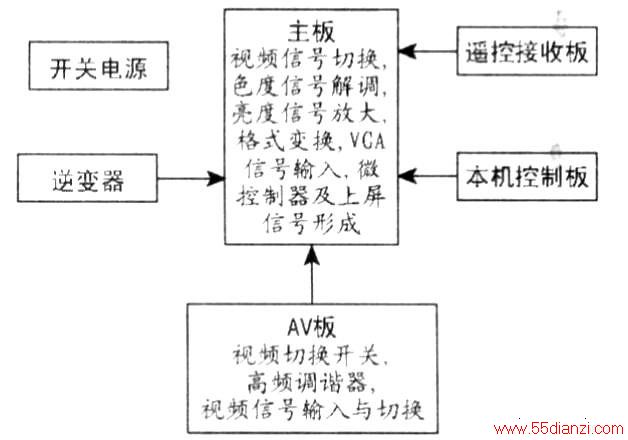

液晶彩电主要由主板、AV板、遥控接收板、本机控制键板、逆变器、开关电源等组成，如图所示。液晶电视机中的主板、AV板、遥控接收板、本机控制键板与等离子电视机中的电路和结构基本一样。液晶彩电处理的是数字信号，因液晶显示屏只能接收数字信号。在液晶彩电中，供电系统有其特殊性，为了防止干扰，每一块集成电路几乎都有自已的独立供电。这些供电是由很多三瑞稳压器来完成的，除此之外还有一个逆变器，实质是一个电子镇流器，作用是点亮LCD屏中的灯管。
二、液晶（LCD）电视机的故障判断与维修
液晶电视机就信号而言，在很多地方和CRT类数字高清彩电是相同的，其具体电路，如电源适配器或内置开关电源控制系统电路、射频信号处理电路、图像中频和视频信号检波电路、视频切换开关电路、亮度和色度信号处理电路、音频债号处理和放大等电路，检修的方法，完全可以借鉴或采用CRT类高清数字彩电的故障分析和判断方法。
液晶（LCD）电视机的检修重点和难点与等离子电视机一样，主要检修液晶屏及附屙电路。鞭品屏是否亮，也只与逆变器和液品屏是否正常工作有关，与信号处理电路无关。检修液晶彩电时，要认真分析各部分相关电路，特别是各独立组件之间的工作关系，因某些组件电路的工作状态可能受控于另一组件。液品彩电中的逆变X受微处理器拉制。检修无光栅故障时，首先得测显逆变器有无脉冲电压输出，若无脉冲电压输出，接着应检查其供电电压和微处理器输往逆变器的控制电压是否正常。只有上述两项指标均正常，才能判定无光栅故障出在逆变器。
维修液晶彩电，要量点检查各组件接口的参考数据，包括接口电压、接口及集成电路引脚的对地电阻。因液晶彩电和等离子彩电一样是多组件结构，平时要多注意收集各组件接口的参考数据，液晶电视各组接口间的直流或脉冲信号电压直接反映组件的工作状态。液晶电视的控制系统的CRT类彩电的控制电路-样，微处理器既输出有模拟控制信号，也输出总线数据控制信号，并且都是通过接口电路传送的。检修时应重点检查相关组件接口的直流或脉冲电压和对地电阻，如果没有准确的组件接口电压值和对地电阻参考值，会给维修带来很大的困难。液晶（LCD）彩电的故障与相关电路和出现问题有关，如有光栅，但屏幕上出现垂直或水平亮线，就可直接判定液晶屏不良，此类情况只有披新液晶屏才能彻底排除故障。液晶显示屏内部有很多线缆和排线及精密光电器件，这些器件必须保持高度清洁，不要轻易拆卸，以免操作不慎损坏液晶显示屏。
三、液晶屏的更换
更换液晶屏或主信号处理板时，与等离子电视基本一致，要用同型号、同规格的，而且屏驱动软件一定要匹配，否则更换后仍无法正常工作。液晶屏的工作电压也要与主信号处班板上的屏电压和屏要求电压一致，否则即使接口相同，也无法正常工作。液晶显示屏与其他显示屏相比非常娇贵，平时注意不能用力按压和挤碰液晶屏，过度压力会导致液晶屏永久性损坏。也不可用比较尖锐物（如刀片、针头、笔尖）碰、划液晶屏。清洁时要断悼电源，不要随意使用清洁剂清洁屏面，以免清洁剂损伤操作液晶屏面。
