手机的接收机分为四种基本结构：超外差一次变频接收机、二次变频接收机、直接变换的线性接收机和低中频接收机。发射机又分为三种：直接变换的发射机，带偏移锁相环的发射机及带上变频的发射机。下面以飞利浦公司的复合射频信号处理器UAA3587为例，来说明射频电路的修理方法（采用此芯片的有三星D500、D508、A437、A436等机型）。
如果一部手机出现不能通话的故障，我们该如何进行修理呢？
首先判断是不能呼叫还是不能受话。此时应检查按键发射键和接听键1、送话器、受话器。这些都没问题的话，试着拨打112看是否能通。接不通的情况又分为两种：这可能就牵扯到发射机和接收机的问题了，一般称为真不良。
真不良出现后，看手机显示屏上的信号强度是否足够大一般3格以上为正常），如果没有信号或者信号幅度很微弱，则呼叫无法建立，显示屏上（装入SIM卡开机后）是否能够显示中国移动或中国联通字样，如果不能显示则应检查接收部分，包括天线、滤波器、中频及功放部分等，否则，查发射部分。
1.接收部分的检修
如果手机出现无接收故障，可小心地拆开外壳漏出主机板，按如下所述内容进行检修（以GSM通信为例）。
用示波器检查R112～R115处的RXl/Q信号是否正常。若正常检查26MHz信号频率是否准确。对故障机进行软件更新（下载，DOWN LOAD）处理，或检查更换U101、OSC400、U200。
若RXl/Q信号不正常，检查L109处电压是否正常（正常电压值为+2.75V左右），若L109处电压不正常，检查更换电源IC（ U400.PCF50603），请参阅相关资料。
若L109处电压正常，连接一根金属导线到C104处，看手机能否进入服务状态（即插入SIM卡开机后屏幕上显示中国移动或中国联通字样，下同）。若手机能进入服务状态，检查C102或更换天线开关U100。
若连接金属导线到C104处，手机不能进入服务状态，连接金属导线到Ll01处再检查RXl/Q信号，看RX1/Q信号有无好转。若RXl/Q信号好转，检查更换F10、C103、C105。若RXl/Q信号没有好转，用示波器检查U102（12）-（14）脚、（7）脚、（40）脚的控制信号是否正常。若控制信号不正常，检查U200的焊接或更换CPU（U200）。
若控制信号正常，检查U102的外接元件或更换U102。

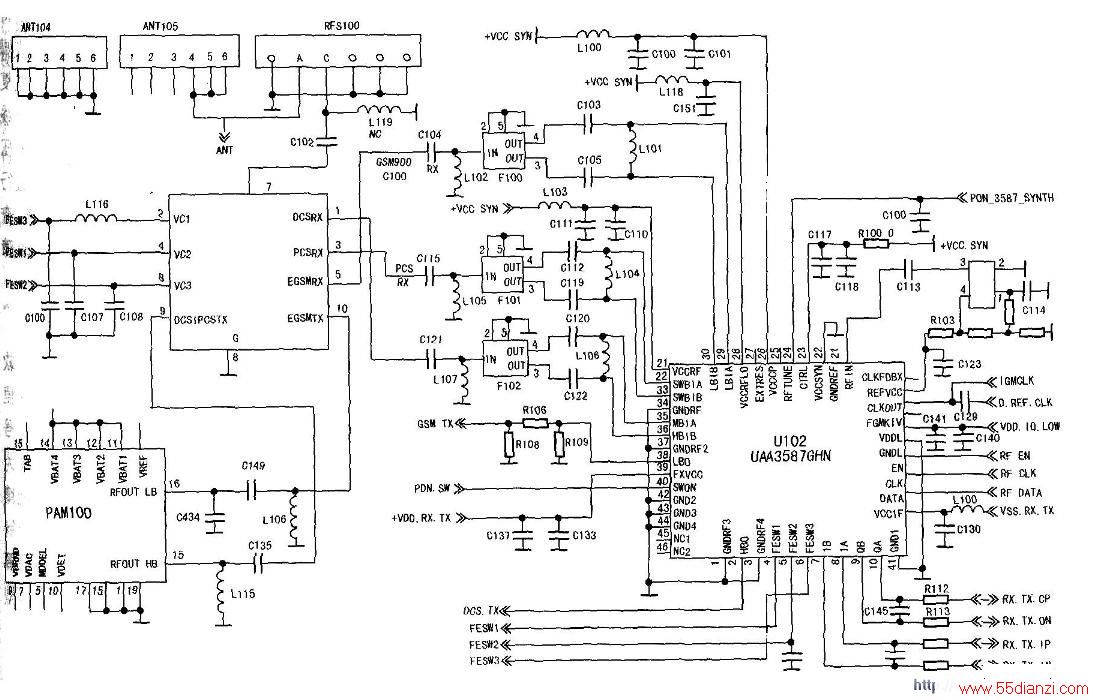

2.发射部分的检修（相关电路如图所示）
若手机出现无发射故障，可按如下步骤进行，检修（以王汉伟GSM通道为例）。
连接一根金属导线到R106处，看手机能否进入服务状态。若不能进服务状态，检查R112~R114处的TXl/Q信号是否正常。若TXl/Q信号不正常，检查U200电。若TXl/Q信号正常，检查更换U102。
若连接金属导线到R106处，手机能进入服务状态，应检查功放电路。
若连接金属导线到L108处，看手机能否进入服务状态，若手机能进入服务状态，检查U102（4）~（6）脚控制信号是否正常，否则检查更换U102。若U102（4）—（6）脚信号正常，检查更换Ul00。
若连接金属导线到L108处，手机仍不能进入服务状态，检查相应的电阻、电感、电容等是否损坏。若元件正常，检查更换功放模块PAM100天线开关Ul00或检查U200（CPU）电路等。
另外，手机无发射有时也可能是软件运行不正常，软件运行不正常虽然很容易搞定，但不容易引起重视。这里要提醒大家，软件不正常可通过测量发射开关控制信号TX ON或TX EN来判断。拨打112时，待机时TX ON为低电平；发射时为高电平。若拨打112时电流表指针有规律摆动，说明软件运行正常；如电流表值仅几十毫安且指针无摆动，说明软件运行不正常。当软件运行不正常时，只要重新DOWM LOAD（写字库、下载）即可，此时应注意机型与版本信息要一致。
