32英寸液晶电视逆变器的维修步骤

　　1.为逆变器提供满足其要求的工作电源和控制电压
　　
　　逆变器的特点是：只要+24V（或+12V）供电电压正常，开/关控制信号正常，背光灯就能点亮。逆变器中的亮度控制信号只影响背光灯的明、暗程度，更何况有些液晶电视的亮度控制根本不是通过逆变器实现，所以，逆变器工作与否，与CPU输出的加到逆变器上的亮度控制信号无关。

　　在无信号处理板，单独对32英寸液晶电视逆变器进行维修时，可用一电源（电流大于4A，输出电压为+24V的稳压电源。有液晶电视专用电源的，可直接用专用电源进行供电，如长虹GPO3、GPO2等。如没有液晶电视专用电源，采用独立稳压电源供电的，则需对稳压电源的。输出电压进行调整，如增加一组+5V输出电压或+3.3V输出电压）直接为逆变器供电。如三星LTA320WT-L16屏逆变器，若要单独维修，则只要给插座CN1（1）～（5）脚接+24V供电，（12）脚接）3.3V（可由24V电压稳压产生），再将输出插座接至灯管。就可对逆变器进行单独维修了。此时接通电源，若灯管正常发光，则说明逆变器正常。

　　2.用电压检查法对电路中的集成块、三极管、稳压器工作电压进行测量
　　

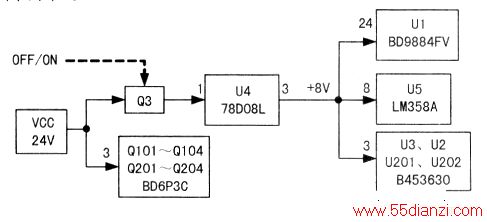

　　逆变器要正常工作，首先各集成电路、三极管等工作电压要正常。如三星LTA320WT-Ll6屏中的逆变器。在该逆变器中，来白电源板的+24V电压送入逆变器（VIT75001.50（后分两路（见图）：一路直接为Q101-Q104、Q201~Q2O4供电：另一路经U4（78DO8L）稳压后形成+8V电压，该电压受CPU的开/关信号控制，当CPU输出高电平时Q3导通，+24V电压送入U4，经U4稳压后输出+8V电压送往U5、Ul~U2、U201~U2O2。维修时，可先测量各集成电路、三极管的工作电压，根据电压可很快找到故障部位。

　　3.用电阻测量法测量集成块、三极管、稳压器的对地电阻和变压器的直流电阻
　　
　　逆变器工作电压和关键测试点可用电压测量法查找故障，但一些贴片元件和IC信号处理脚较难测量出异常电压，而且测试不当很容易损坏元件，加之任何功率输出电路（变压器或放大IC）出故障均可引起保护，很难用电压测量法找出故障点，采用测量所怀疑元器件正、反向电阻并与所掌握资料的参考电阻相比较，可快速查出故障原因。

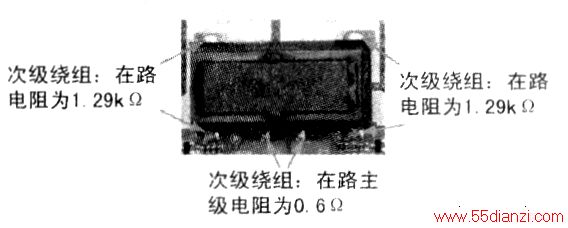

　　电阻测量法特别适合对逆变器中输出变压器故障的判定。因为变压器失效一般表现为初、次级绕组开路或短路，即初、次级绕组阻值变大或变小，由于初级绕组线径大、次级绕组线径小，所以，变压器失效绝大多数表现为次级绕组开路或短路。而任一变压器失效均可能引起所有功率输出电路不工作，很难用电压检测法来判断故障，维修时使用正确的电阻检测法可方便地找出故障原因。如下图所示，用电阻测量法对输出变压器进行故障判定时，应当首先找到变压器的初、次级绕组，用万用表测量阻值。如三星LTA320WT-L16屏逆变器，若测得0.65Ω<初级绕组阻值<0.55Ω，1.35kΩ<次级绕组阻值<0.25kΩ，可判断该变压器已失效，需更换。T1～T8变压器的型号一样，初、次级绕组的电阻值基本相同，可对比测量。
