激光头组件的拆卸步骤如下：
1．取下底板参见图l，卸下图中所示的后板上的2颗螺钉和底板上的5颗螺钉，取下底板。

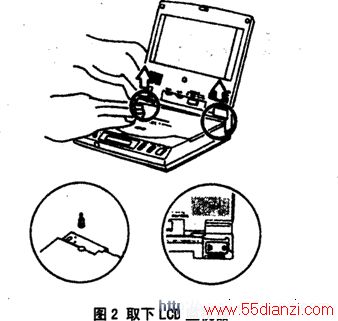

2．取下LCD监视器参见图2，LCD监视器两侧(图中用黑圈画出的部分)向箭头所示方向拆开，注意不要损坏或拆断接线部分，也不可丢失开关探测件。

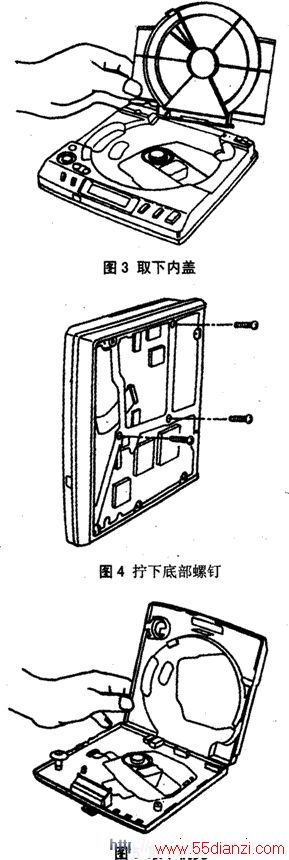

3．取下内盖参见图3，将内盖取下。
4．分解壳体参见图4，拧下底部的3颗螺钉，取下机壳。分解时注意框架与机构总成仅由1颗螺钉固定(参见图5所示)。注意取下机壳时勿丢失电源开关按钮。

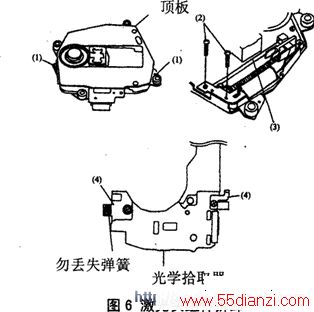

5．拆卸激光头组件参见图6，先拧下(1)号螺钉[图中标示为(1)]，取下机构总成的顶板，然后再拧下(2)号螺钉[图中标示为(2)]，再提起滑杆[图中标示为(3)]，注意在提起滑杆时勿丢失任何弹簧或螺钉。
6．卸掉激光头组件上的电缆线。
激光头组件的安装步骤如下：

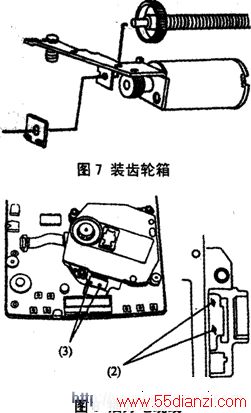

1．安装激光头组件参见图6，将滑杆[图中标示为(3)]按拆卸时方向装好(穿过激光头组件——光学拾取器)，然后将螺钉[图中标示为(2)]拧好。参见图7，装好齿轮箱，注意激光组件应径向移动正常。
2．插好电缆线参见图8，插好电缆线，然后焊开电缆线上的短路焊点，再将图8中的4个短路点[图中标示为(3)]焊开。
3．放妥顶板按照图6放妥顶板，拧好各螺钉[图中标示为(1)]。这时外接监示器进行试放DVD光盘，如果试放正常，则可再装下面各部件。
4．安装壳体参见图4和图5，先用1颗螺钉将框架和机构总成固定，再把机壳底部的3颗螺钉拧紧，这样，即把壳体装妥了。
5．安装内盖参见图3，将内盖装妥。
6．安装LOD监视器参见图2，安装LCD监视器。安装液晶LCD监视器时注意接线部分要装接妥善。
7．安装底板按图1所示安装底板，拧妥后板上的2颗螺钉和底板上的5颗螺钉。
