一、粗略判断元件开路或短路时的阻值
检测电路时，如怀疑某元件损坏（开路或击穿短路），可粗略测其在路电阻值加以判断。例如：有些二极管和三极管工作在大电流、高电压的场合，较易损坏。检修时。为迅速作出判断。可将电路断电后用万用表直接测量二极管的正反向电阻，如阻值均很大，则说明已开路；如阻值均很小，则有可能被击穿短路。此时还要查看是否有阻值很小的元件与之并联。如有。则需焊开二极管一端后再检测。三极管也可同理检测。
电路中的一些保险、限流电阻。
其阻值一般很小，且易烧坏开路。在电路断电情况下。这些电阻可在路直接检测，因它们一般串接在负载和电源间。
于其标称值。则电阻正常。
如测得的阻值远大于其标称阻值。则说明已开路。
二、在路精确测量元件阻值

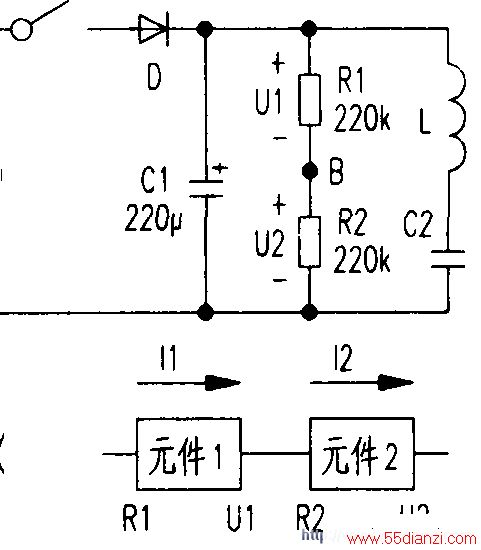

有些元件是可在路直接测得其精确阻值的。如上图中的Rl、R2，因有电容、开关等直流电阻为无穷大的元件将它们与电路的其他部分隔开。断电后在路测量和取下来测量一样。
有些元件虽不能直接测量，但可间接测到其准确阻值。如下图，元件l和元件2串联。如已知元件1的电阻值Rl，只需通电测元件1和元件2的端电压Ul、U2。根据串联电路的特性Il=I2以及欧姆定律可知：元件的端电压与其电阻值成正比例。故只需精确测得Ul、U2的值，即可求得元件2的电阻值（注：元件l和元件2均应为线性元件）。
三、电容器对测量值的影响
1.未充电电容器对测量的影响如上图所示电路。在路测量Rl、R2的电阻值时，万用表的内电池会给Cl充电而使得通过表头的电流增大。万用表指针的偏转角度偏大。此时所读得的电阻值偏大。由于Cl的电容量较大。充电时间常数τ较大，充电比较缓慢，在Cl充电的过程中。万用表指针的偏转角度会逐渐减小，要让万用表的指针停下来后才能读得较准确的电阻值。
2.已充电电容器对测量的影响有些电路。因其工作电压较高，电路中又含有较大的电容器，其放电速度很慢，会使在路粗略测量元件电阻值产生较大误差，引起误判。
有时。甚至在检测时损坏电路中的其他元件和测量仪表，扩大故障范围。造成不必要的损失。故在路检测元件电阻值时应先将这些电容器作放电处理。
上图为某开关电源等效电路的。一部分，检测电路时应先将Cl进行放电处理。因Cl工作时充了电，其端电压可高达300V，而且放电时间常数很大，τ≈（Rl+R2）Cl≈175s，电容放电完毕需经过（3～5）τ，约lO分钟左右，放电十分缓慢，放电时在R1、R2上分别产生电压降Ul、U2。
此时在路测量R1、R2的电阻值就会产生很大误差，甚至会烧坏万用表和其他元件。
四、实例分析
1.测得的电阻值小于实际电阻值如测量Rl的阻值（见右图），将电路断电后，用万用表的红表笔接A点，黑表笔接B点，U1可看作一电源。它与表内电池顺串，使通过表头的电流增大（即提供给表头的电流IC的方向和表内电池E提供的电流Ie的方向一致）。
万用表指针的偏转角度增大，则测得的R1的电阻值偏小，当IC大，且Ic》Ie时，万用表指针的偏转角度会很大，有时甚至会怀疑A、B两点间短路，当Ic过大（Ul过高），而使表头中通过的电流远大于其满偏电流时。会使表针急速摆动且超过满刻度而将表针打坏，严重时，如表头没装保护电路，则会烧坏表头。
2.测得的电阻值大于实际电阻值将上述测量中的红、黑表笔对掉，即用万用表黑表笔接A点，红表笔接B点时（见左图），Ul与E反串，Ul提供给表头的电流Ic的方向和表内电池E提供的电流Ie的方向相反。使得通过表头的电流减小，测得R1的阻值偏大。当U1的大小接近E时。指针几乎不偏转。Rl会被怀疑断路。如Ul》E.将会使表头中通过的电流远大于其满偏电流，轻则将万用表的指针打坏。重则烧坏表头，有时还会通过万用表将高电压加到某元件上而将之损坏。由此可见。检测时对高压电容放电的重要性。
