（3）主控电路故障的检修。首先测量室内主控芯片IC201（1）、（42）脚和室外主控芯片IC301（19）、（20）、（64）脚电压应为稳定的+5V。如果有偏高、偏低或无电压，则分别检查室内主板由ICl01等组成的十5V稳压电源电路：或室外机开关电源电路及+5V稳压电源电路。第二，检查晶振电路。测量室内主控芯片IC201（31）、（32）脚和室外主控芯片IC301（30）、（31）脚对地电压，正常时约为1V和2V。如果被测脚无电压或偏差大，说明晶振电路没有起振，用同规格的晶体（包括电容）代换试之。第三，检查复位电路。复位电路的延时信号一般不易检测，可分别检测复位块IC301和IC302（1）、（2）脚对地电压，在上电稳定后能否达到规定的电压（+5V）。否则复位异常，应检查电源电压和线路是否正常，复位块的故障率极低。第四，检查存储器电路。存储块IC303（93C46）内部程序容易被外界干扰信号电压所损坏，会导致空调出现千奇百怪的故障，如：压缩机需二次启动；初次开机室外风机运转而压缩机不启动；压缩机不启动或启动后又重新复位等，因此当遇到类似怪现象而经检查其他相关电路均无问题时，可用测量存储器（2）、（4）脚对地电压，正常时均为+5V。如果电压正常，故障依然存在，可试用原厂写入数据的同型号存储器替换试之。
（4）温度传感器电路故障的检修，变频空调所设的温度传感器较多，且故障率较高。当温度信号采集电路出现故障时，常会导致多种不同故障，如：显示温度异常；未达到设定温度停机或频繁开停，防送冷风功能不良；压缩机不启动或启动后立即停止；外风机不能转换风速等。首先，拔掉被怀疑有问题传感器的插件，如拔掉CZ202，用电阻挡测量传感器两引脚之间的电阻值，正常时应为当时环境温度下的相应值，同时可给被测传感器加温的方法来判断，即温度越高，显示阻值越小。如果被测传感器存在开路、短路、阻值不符或检测温度不敏感，都属传感器故障，应选用同型号的予以更换。若经查确认温度传感器正常后，再测量温度信号采集电路的反馈电压，如检测47C840（5）脚电压。当给CZ202上的传感器加温时，被测电压应有一定幅度的变化过程。如果无电压或电压无变化。先检查CZ202（1）脚VCC电压；再检查CZ202是否存在开路或接触不良；后检查分压取样电路是否有元件损坏。
（5）各保护电路故障的检修，首先，检查过零检测电路。该电路故障一般可引起室内风机不运转或室外机不工作。
若有示波器可直接观察IC201（47C840）（35）脚波形来判断。也可用万用表电阻挡检查三极管DQ201是否正常。以及电阻R201～R204是否有开路或变值现象。第二，检查瞬时掉电保护电路。
该电路故障一般表现为室外机无任何反应。检查时可直接测量光耦IC401（4）脚对地电压，正常状态下约为2.75V。若该脚电压一直为高电平，则表示光耦（1）、（2）端未工作或者无输入电压。遇到这种情况可从三个方面考虑：1）瞬间掉电，可监视AC220V电压的变化情况或检查光耦输入端电路是否有虚焊；2）监测+5V龟源电压有无变化；3）光耦输入端有元件损坏，如R509、IC401损坏。通常光耦IC401损坏的可能性较大，可用万用表电阻挡测量光耦（1）、（2）脚之间的正向阻值，正常时约为13kΩ；（3）、（4）脚之间的正向阻值，正常时约为180 kΩ；反向阻值正常时均为无穷大。第三。检查电压检测电路。该电路故障、一般表现为压缩机不易启动、室外机无任何反应及压缩机出现升频或降频运行。测量IC301（MB89850）（17）脚电压，其输入AC电压与输出DC电压关系为：当AC电压为160V时DC电压为lV；AC220V时DC为2V；AC242V时DC为2.2V。如果不正常，通常以互感器BT202损坏的可能性较大，其初次级线圈的阻值，正常时约为225Ω和305Ω。如果BT202初级AC220V的供电电阻、次级分压取样电阻出现开路、变值或某个二极管性能不良，也会导致此类故障。第四，检查电流检测电路。该电路故障现象与电压检测电路故障大致相同。测量IC301（MB89850）（18）脚电压正常时应不大于3.75V。如果测得该脚电压大于3.75V。
首先检查BT20l初级四路负载是否存在短路或工作电流过大。
如：压缩机线圈是否有短路或机械故障：制冷剂注入是否过量；冷凝器是否过脏；外风机是否不良；大整流桥堆是否击穿短路；变频功率模块是否击穿短路等。然后检查由BT201等元件组成的次级电路。分别测量互感器BT201初次级线圈的阻值，正常时接近OΩ和535Ω。第五，检查过热保护电路。该电路故障一般表现为室外风机运转而压缩机不工作，或者压缩机工作一段时间停机，然后又启动，如此循环。拔掉插件CZ205。
检查固定在压缩机上的热开关（双金属片型），当压缩机机体温度很低时。热开关正常状态下两端的阻值应为OΩ，即为常闭状态。如果为常开状态，或者未达到所设过热保护温度值时就跳斤，则判断为热开关已损坏。如果热开关正常，测量IC30l（MB89850）（24）脚电压，而该脚为低电平时，表明不正常，应检查三极管N201、LED201及电阻R215。
（6）室内风机控制电路故障的检修，首先，检查双向可控硅控制电路。通电开机后经检查过零检测电路、温度传感器电路及开机设定均正常后，当测量IC203（TLP3526）（2）脚电压为低电平时。说明由主控芯片IC20l（47C840）等组成的内风机控制电路均正常。
如果经检测IC203（3）脚VCC电玉正常而插件CZ502（1）、（3）脚无输出交流电压时，表明IC203存在不良。如果CZ502（1）、（3）脚输出电压正常而风机不转则检查风机电容及风机自身是否损坏。如果内风机出现转换风速异常或工作一会儿自动停转。则检查风速反馈信号电路是否正常。测量CZ402（2）、（3）脚脉冲信号电压，正常时其幅值约为DC2.4V。也可以在停机的情况下。
用手转动内风机并观察此处是否有一定幅度的脉冲信号电压，如果无则判断为风速反馈信号电路存在故障。
（7）驱动电路故障的检修，首先，检查驱动块（TD62003）对应引脚的输入、输出电平状态来分析故障原因，如室外机无AC220V电压，可分别测量IC401（TD62003）（16）、（1）脚对地电压来判断。当IC401（16）脚为低电平时，若继电器RL401不吸合，除了无+2V电源就是RL401控制线圈或触点损坏。当测量IC40l（16）脚为高电平时，若（1）脚也为高电平，说明主控芯片IC201的控制输出端基本正常。此时测IC401（9）脚VCC电压正常时。则判定IC401损坏。而当IC401（1）脚为低电平而（16）脚始终为低电平时，也判定IC401损坏。步进电机为四相八拍式电动机。在电路正常并用遥控器设为“扫风”状态时。插件CZ401（2）、（5）脚电压幅值约为7V。另一种检测驱动块是否正常的方法。是断开驱动块输入端电阻R314-R320，从7805输出+5V端引一根导线。
并串接一只lkΩ电阻，然后分别接触IC401（1）～（7）脚，观察对应输出脚是否有高低电平变化过程。通过判断确认驱动块损坏时则选用同型号的予以更换，可直接代换的型号有：
ULN2003、MCl413P、MC54527P、CD74LS04等。第二，检查继电器驱动电路是否正常工作。以室外风机风速控制电路为例。控制逻辑式表示为：当外风机转换为高风速挡时，RL501-RLS03均为1；当外风机转换为中风速挡时，RL50l、RL503均为1，RL502为O；当外风机转换为低风速挡时，RL501、RL502均为1，RL503为O。检修时主要是针对某种故障来通过检查相应控制继电器是否吸合或释放，并按控制逻辑式分析判断出故障部位和原因。

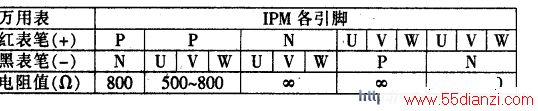

（8）压缩机驱动电路故障的检修，该电路故障表现为压缩机不启动，或者压缩机三相供电电压不一致，甚至于导致过流保 护或屡损变频功率模块。如果经检查开关电源各路输出电压均正常而电路工作异常时，首先对本电路中的光耦Gl-G7、电阻R6-R12、R202-R207采取拉网式的排查，通常以光耦性能不良。电阻开路或阻值发生变化而导致驱动电路出现故障的较为常见。第二，检查变频功率模块。用万用表R×l00挡进行测量，其模块正常时的测量参数见下表所示，可作为对比数据。如果经检查确认功率模块已损坏则选用同型号的予以更换。特别提示：“当要换用新功率模块时，千万不要将新功率模块接近带有磁体或接触带有静电的物体（包括人体）。特别是模块的信号端口，焊接时应采取防静电错施（如将电烙铁可靠接地或将电烙铁加热后快速断电焊接）。
（9）利用“强制开机”功能来检修，空调强制开机（或应急开机）功能是空调的一种重要功能，利用这一功能有三个方面的好处：一方面能帮助用户在遇到空调出现一些突发性的问题时得到及时解决。如当遇到空调遥控器损坏或丢失，不能接收遥控信号、温度检测电路失效等故障时，使用“强制开机”键启用空调，可解决燃眉之急；第二方面当使用“强制开机”功能时，空调能强制进入自检过程，并显示故障代码，维修人员可根据空调的故障代码显示含义来快速找到故障部位和原因；第三方面使用“强制开机”功能时，能帮助维修人员便捷回收制冷剂，便于分机维修，也能帮助充加制冷剂，便于控制定量注入制冷剂或检测现存的制冷剂拥有量。

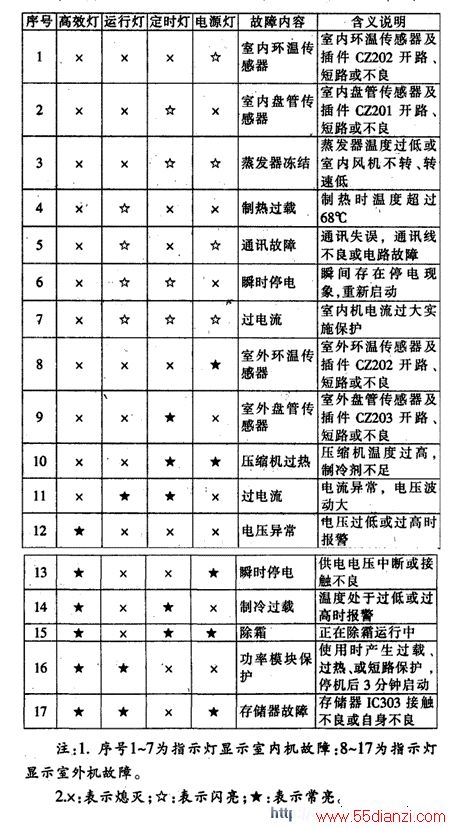

（10）利用故障自诊断功能检修，随着微电脑技术的不断发展，变频空调提供的自诊断功能不断完善，这给维修人员带来了极大的帮助。下表为长虹KFR-28GW／BP型变频空调的故障代码显示含义。但要注意，由于生产厂家不同，各品牌、各机型、各电路故障自诊断功能的编程也不尽相同。
