从维修实践看，该型开关电源常见故障是电源无输出，而过压或欠压情况很少见，这是因为若过压或欠压，对应的保护电路会动作，表现出的故障现象仍是无输出。下面具体介绍电源无输出故障的检修思路。
首先查滤波电容C5两端是否有约+300V电压，若没有，说明电源输入、整流滤波电路有故障。比如：保险管、整流全桥是否开路。电容C2、C3、C5是否击穿。若电压只有二百多伏甚至更低，通常是C5失容或开路。
若+300V电压正常，再检查IC1⑦脚是否有+14V左右电压。若没有，应查限流电阻R2是否开路。若R2正常，可能是Zl、C7、C8之中有击穿。

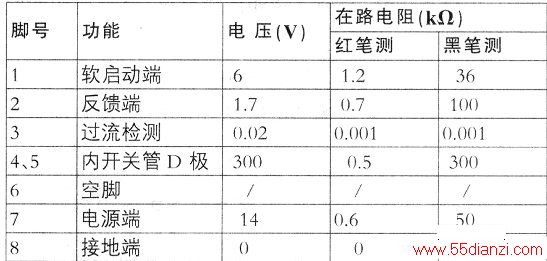

若查得IC1⑦脚电压正常，⑤脚+300V电压也正常，则可能是保护电路动作或IC1本身损坏。具体判别方法是：将电压表接在过流检测电阻R5两端，然后试机，若电压表读数在1V以下，在R5正常的情况下，说明电源无输出不是过流保护电路动作所致。反之，若R5两端电压大于1V，则表明故障是过流保护电路动作所致。可先切断送往输出插座CN2的线路铜箔（注：不要切断稳压环路取样电阻R9、R12的供电），将电压表接在IC1⑦脚与热地之间，然后开机。此时电压表读数应在16V左右，接下来将上述断开的铜箔逐一用焊锡接通。若接通某一铜箔线路后，电源停振（IC1⑦脚电压降为零），则表明故障就是这路负载过流。可进一步检查确认。若查得故障不是过流保护所致，就应考虑故障是否因过压或欠压保护所致。至于过压判断比较容易，它通常会使IC1⑦脚外接的稳压管Z1过压击穿，并连带烧毁限流电阻R3。若发现R3烧坏，且Zl击穿短路，则基本可认定故障系过压保护所致。应对IC2、IC3及它们周边相关元件作替换法检查。若Zl正常，应考虑故障是否因欠压保护所致。在电源电压较高输出端（比如30V或12V端）接电压表开机，若电压表读数只有额定输出值的一半左右，然后马上降为零，则可认定无输出是欠压保护电路动作所致（注：这里欠压保护与过流所形成的欠压保护是有区别的，这里的欠压保护是由于稳压环路故障所致，过流保护取样电阻R5两端电压远小于1V）。同样也要对稳压环路元件进行检查(IC2、IC3应作替换法检查)。如果上述检查均未发现异常，且IC1⑦、⑤脚电压正常，则极可能是IC1本身损坏（若接通IC1⑤脚，电源保险管立即熔断，说明内部开关管击穿）。下表给出了ICE2A165引脚功能与在路实测数据，供参考。
