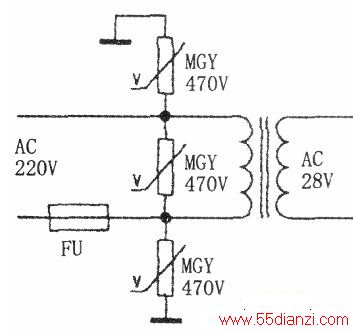

现在有线电视器件的电源输入部分，一般均设有雷击保护电路，如图所示。此电路虽简单，若保险正常，接地良好，确能起到有效地防雷避雷作用。也能防止电源电压过高对设备器件的冲击，至少可以降低损坏率和减少损坏程度。
1．保险管规格不能搞错，不能以大代小
例如，放大器的保险管是0.3A，有人可能怕被感应雷轻易烧断，更换保险管比较麻烦，就擅自改为0.5A，更有甚者手头无此型号时，干脆就随便抓一个装上去算数。在修理中，发现有用2A、5A、10A代替0.3A保险管的很多，这样一来在抗雷击保护中根本起不到应有的作用，雷电一来，保险管虽烧不掉，自然也就损坏模块或者其他器件了。
2．压敏电阻不能随意去掉
设备在第一次受感应雷的冲击时，往往是保险管烧了的同时，压敏电阻也烧焦了，有些技术人员为图方便，用一字螺丝刀把坏的压敏电阻捅掉，换上一个保险管，信号故障虽然很快排除，但却留下了更大的安全隐患。当设备再次受到感应雷的攻击时，往往是整个设备被雷击得面目全非，无法再修，只得换新了。
3．每个放大器都要有一条良好的接地线
虽然一般系统都接有地线，但如距放大器较远，回路电阻就较大，在放大器处如没有良好的接地线，如图1中的压敏电阻释放的感应雷的能量就不能很快对地形成回路，起不到引雷入地作用。如果有一条好的接地线，就可以顺利引雷入地。例如，以前我们在某镇半山上装了一个差转台，由于考虑到山区雷电频发，就在其边上打了一条较好的接地线，在地线坑里还倒了不少木炭，同时放入适量的降阻剂。有一次晚上受到雷电攻击时，据目击者说两根电源线从山上红到山下，当我们上去观看时，保险座、真空避雷器都熔化了，但差转机只烧了一个保险。
由此可见，一条良好的避雷线作用是很大的。所以，按规格安装地线后，要检测接地电阻值，一般应小于4Ω（欧姆）。
