遥控器常见故障主要有不能发射遥控信号和遥控功能紊乱两种。在着手检修前，必须先确认是否遥控器有故障，因为主机遥控接收电路或微处理器CPU不良，也能产生上述故障。在有条件时，可用示波器（0.5V/格或2ms/格）观察信号输出端5脚或VT1集电极波形，如果在按键时无一串滑动包络波形输出，则为遥控器不良。在无示波器的情况下，可用万用表dB挡代替示波器接入电路，进行粗略估计和判断。若按键时dB指示有变化为正常，无变化为遥控器故障。当然，最简单的办法是用同型号遥控器对电视机进行遥控试验。

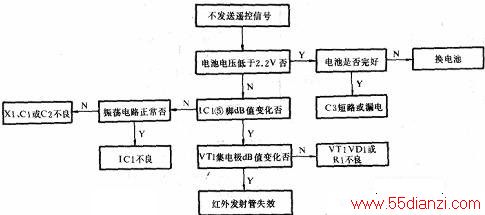

1．不发射遥控信号检修流程如上所示。首先检查电源电压是否正常。一般遥控器使用3V电池供电，规定不得低于2.2V。电池电压下降后，遥控灵敏度会降低，控制距离会缩短．当电池电压降到2.2v以下时，遥控器将停止工作，无遥控信号发出。如果电池电压和输出电流都正常，但打开遥控器电源开关后，电压很快跌落，这一般表明滤波电容C3，驱动管VT1，集成电路1C1或印刷电路板漏电或击穿。此时，电池消耗将明显加快。
如果电源供电正常，可用万用表dB挡测量IC1的5脚输出，若按键时输出有变化，说明振荡电路、IC1和键盘矩阵电路都正常，可能是驱动管或红外发射管有问题。再测量VT1集电极的dB值有无变化，正常时，指针摆幅应比测1C1的5脚时大得多。如变化微弱或不变化，则说明驱动管VT1不良（一般为β下降），Rl和VD1开路。如VT1集电极信号变化正常，则为红外发射管VD1失效或性能变差；如果按键时，1C1的5脚dB值无变化，则振荡电路或IC1有问题。还可以用一般半导体收音机来监听遥控信号，因为半导体收音机中频频率为465kHz，遥控器振荡频率为455kHz，两者非常接近。正常时，从收音机中应能听到“哒哒”声，若按键时听不到“哒哒”声，多为遥控器停振，振荡微弱或振荡频率偏移，一般是晶振Xl性能不良，或Cl和C2失效。这时，可用良好的元件替换失效元件来进行试验。若晶振Xl损坏，一时又买不到455kHz晶振，则可用收音机465kHz二端陶瓷滤波器或彩电中500kHz晶体应急代换；若能收听到“哒哒”遥控声，说明振荡电路工作正常，如仍不能对电视机进行遥控，可仔细辨听．“哒哒”声中有无节奏变化，若不变化，说明遥控器向外发射的只有38kHz载波信号，而无编码调制信号，所以不能遥控电视机。这种情况一般表明IC1内局部损坏。
2．遥控功能紊乱遥控功能紊乱表现为按某键时无作用，或未按键时却产生了某种遥控功能，以及遥控作用时好时一坏等。故障原因主要有三个：一是个别元件脱焊、接触不良、漏电或短路，一般发生在振荡元件X1、Cl、C2、驱动管VT1、发射管VD1及Rl、电池GB1、滤波电容C3等；二是1C1内部电路不良；三是个别功能键接触不良或短路漏电。检查时，要首先看外观，如未发现问题，可参考图2检修流程查找故障部位，因篇幅所限，此处不再赘述。
