光电开关的维修

   一条自动生产线的型号为HGK-F24.其光电开关电路经常损坏,尤其是该光电开关电路的一只双列14脚集成块易损坏,用万用表测试其备部分工作电压等并作详细记录,再与正常时的参数比较,加以修复.该电路正常工作时其集成块备脚状态如下:

　　①、③、13脚为空脚,14、⑩、④脚接+12V,⑦脚接地.②、⑥脚并联接工作状态开关,⑤脚接工作状态开关.本机中②、⑥、⑤脚未用,⑧、12脚接触发信号输入.触发电压约4.5V,⑨脚接工作状态开关,受控于⑧脚.正常未动作时,⑨脚12V,动作后降为4.5V左右.⑩脚未动作时为4.3V左右,动作后升为8.8V左右(⑧脚静态电压为触发电压减二极管压降).

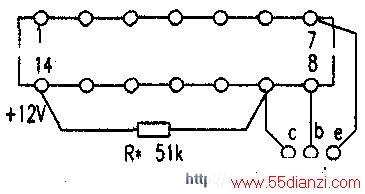

　　而实际状态不符,经仔细检查,分析为集成块局部损坏,遂决定用普通晶体管做一个受控开关来代用.其方法是先将集成块焊下来,其他元件不动,用一只9014晶体管补焊上去.接法是:集电极接⑨脚,发射极接⑦脚,基极接⑧脚,另用一只电阻从+12V接至⑨脚,调整阻值使其动作后⑨脚电压降到4.5V左右.

　　且在原输出继电器上反相并接一只4007二极管,电源改用微机用+12V开关电源供电.改造成功后联机试用,效果很好.
