用感应圈与电偶极子配合演示电磁波的发射与接收，其结构简单、现象直观，现已被广泛采用。笔者从实践中体会到，若能注意以下细节，演示效果会更好。

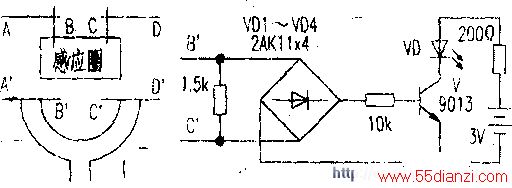

此实验的结构如左图所示，当间隙释放火花时，感应圈的放电针空隙BC除有闪l光和声响外，还有电磁波辐射出来。其附近的电偶极子——同一直线上有空隙的二导线——接收到此电磁波，产生振荡电流，它的空隙B'C‘间也将有火花产生，为增强效果，应注意以卞几点。
1.为使接收电偶极子与感应圈（它可视为发射电偶极子）电谐振，可用一对拉杆天线取代原一对放电针，井调节其电偶极子，使A'B'=AB，C'D'=CD且B'C'=BC。这是演示成功的关键。
2.为使感应圈一次释放更强的电磁波，感应圈两放电杆的相对两端即和C应各设一金属圆盘，这样改装后的感应圈其放电周期会变长，以便观察BC放电和B'c’放电的一对应性，同时火花会更明亮。
3.为使接收电偶极子易于释放火花，它的A'B'杆的B‘端，C'D’的C‘端应制为尖端，这样B'C’间易于产生更强的电场，以击穿空气释放火花。
4。为增加可见度，B'C‘间可接一氖泡。由于氖泡内是低压氖气，更易于击穿而发出醒目的红光。
5.为进一步增强可见度及扩大接收空间，可利用电子技术将B'C’间的电信号放大。如右图所示。
6.为使学生确信电偶极子接收到的是电磁波而不是静电感应。可增做以下实验：
（1）单使感应圈工作，拿测电笔的触头靠近AB和CD（切勿接触），笔内氖泡发亮，拿触头靠近放电杆空隙BC，笔内氖泡不亮。
（2）将电偶极子放在工作着的感应圈旁，拿测电笔的触头靠近AB‘和C'D’，笔内氖泡不亮，拿测电笔的触头靠近电偶极子间隙B'C'笔内氖泡发光。
