构成任意进制计数器的方法通常有置位法及置零法。其中置位法又分为同步置位与异步置位；置零法也分为同步置零与异步置零。在实际应用中，若采用异步置位或异步置零法，计数器在工作中就有可能存在“隐故障”。现用74160十进制计数器构成六进制计数器为例进行实例分析。

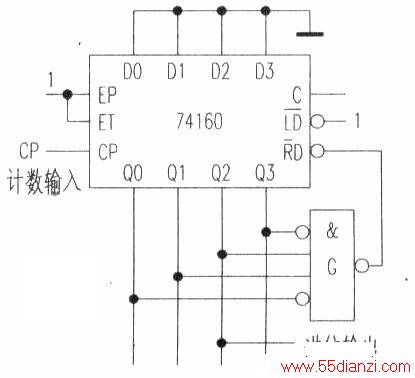

74160兼有异步置零和同步预置数功能，所以置零法和预置数法均可采用。下图电路是采用异步置零法接成的六进制计数器。
问题分析：若计数器工作在理想状态下，当计数器计成Q3Q2QIQ0=0ll0状态时，担任译码器的门G输出低电平信号给清零端RD，将计数器立即置零，计数器输出端回到0000状态。但由于置零信号随着计数器被置零而立即消失，所以置零信号持续时间极短，如果触发器的复位速度有快有慢，则可能动作慢的触发器还未来得及复位，置零信号已经消失，导致电路误动作。因此当计数器采用异步接法时，电路存在“隐故障”。
解决办法：
(1)利用同步预置端采用同步预置接线法。

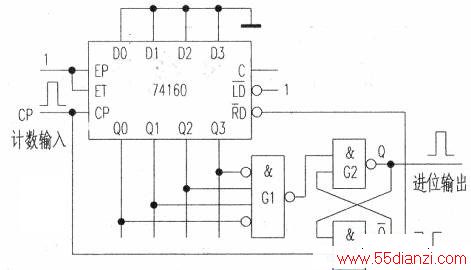

(2)若采用异步置零法，为了提高电路工作的可靠性，必须增加锁存器，如下图所示。
