生加进汽门零米控制室内黑灯

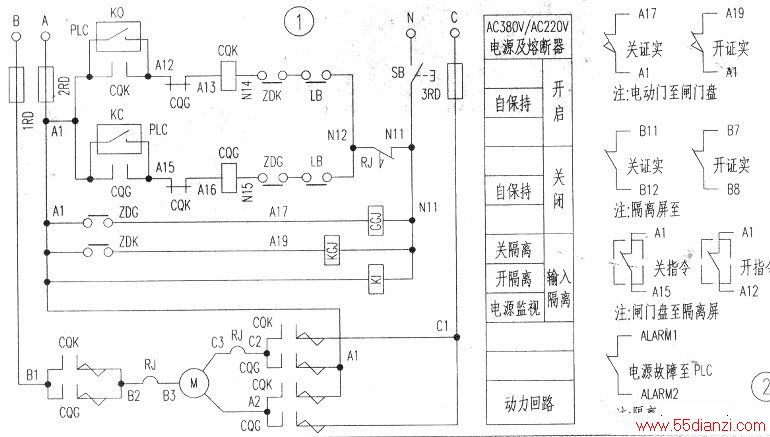

　　某厂#3生加进汽门（属于电厂热网系统中的电动门）零米控制室内显示黑灯（无电源监视）。直接到PLC室内检查电源监视继电器KI（见图1），发现奥姆龙继电器有严重松动，其中有两个脚没有插在底座上。
　　
　　重新插入继电器后，零米控制室内显示黄灯闪（控制电源回路没有电）。控制电源主要来自A相及中性线N，测量回路中N11与N14、Nll与N15及Al与A17、A1与A19即微动开关（HWK-22A）。由于电动门处在中间位置，在测量时可以按动电动门计数器上的微动开关，微动开关通断正常，而此时运行人员用对讲机通知，PLC指示正常（黄灯亮）了。
　　
　　难道问题出在微动开关上？更换新的微动开关，故障消失，电动门开关正常。但过了10多天，再次出现相同的故障（黄灯闪，电动门拒动），HWK-22A微动开关机械寿命在10万次以上，环境温度在45℃左右，刚刚新换的微动开关根本不存在老化问题，感觉这次故障不那么简单。
　　
　　从其他角度查找原因，#3生加进汽电动门是所有电动门中控制电缆最长的，达300m，怀疑是“杂散电流”引起的故障。多芯控制电缆是由多根铜芯导线绞在一起的，在两根导线之间存在分布电容。作为交流电路中的多芯控制电缆的分布电容比较复杂。当电缆长度达到200m以上时，分布电容就会对电路产生影响。
　　
　　本回路中的电源监视继电器、开位隔离继电器、关位隔离继电器均为奥姆龙(OMRON)MY2N型小型交流继电器，线圈额定电压为AC 220V．吸合电流为4.8mA，线圈电阻为18790Ω。
　　
　　继电器在控制电器中充当逻辑主令元件的功能，需要切断继电器通路时，继电器应立即释放。但是，由于继电器控制回路线路较长，继电器线圈的进线和出线的分布电容的影响，会造成交流继电器在线圈回路断开后仍然不能及时释放，严重影响设备的安全运行。根据资料：
　　
　　KVA型1.5mm2铜

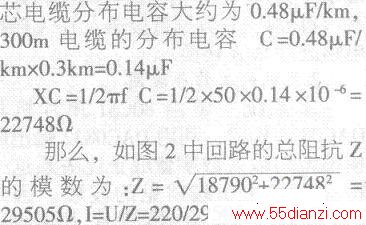

　　“关证实”继电器GGJ的吸合电流是4.8mA，而杂散电流是7.466mA，远大于吸合电流，即使“撞块”打开GGJ仍然不会释放，直接导致电动门拒动。
　　
　　此时控制室内显示绿灯亮，而此时实际电动门在中间位置。
　　
　　那么到底怎么解决故障呢？为此曾经考虑过使用吸合电流比较大的继电器，比如cj10，但是控制柜内几乎没有放置它的地方了。所以这个方案行不通；也考虑过控制回路使用直流，因为电容有通交流断直流的特性，但是许多电动门都是交流控制，就这个换为直流十分不方便，所以这个方案也没有实行。最后发现闸门盘的空间比较大，只需在“开证实”与“关证实”的线圈并联一个指示灯，即可使继电器断电后通过的分布电容电流减少。我们直接在闸门盘安装两个指示灯（一红一绿，型号是AD11）。这样，在闸门盘处也可以看到电动门是否在全开或全关的位置，而且不影响美观，使用至今没有再发生类似故障。
