迈腾车载DVD导航一体机除了无倒车影像外，其他功能一切正常。
用ATX电源作供电电源，将其+12V正极线（黄色）与一体机电池+12V线（黄色）、点火检测线（红色）、倒车摄像头供电线（红色）接在一起，将其+12V负极线（黑色）与一体机的电源线（黑色）、倒车摄像头供电线（黑色）接在一起，连接好倒车摄像头后通电检测，一体机反应如下：
1．不按POWER键，电源指示灯不亮，显示屏无显示，此时将倒车控制线（蓝色）与+12V正极线相碰，电源指示灯亮，但屏仍无显示；拿开倒车控制线，指示灯灭，屏无显示。
2．按下POWER键，电源指示灯亮，屏显功能菜单界面，此时将倒车控制线（蓝色）与+12V正极线相碰，功能菜单界面消失，屏除了右上角闪烁显示“后视输入”字样外，无其他显示；拿开倒车控制线，显示屏返回功能菜单界面。
3．再次按下POWER键，电源指示灯灭，功能菜单界面消失，此时将倒车控制线（蓝色）与+12V正极线相碰，屏除了右上角闪烁显示“后视输入”字样外，无其他显示；拿开倒车控制线，显示屏返回无显示状态。
根据反应，怀疑倒车摄像头及输入转换电路有问题，但朋友说4S店给的摄像头除了图像模糊外，试机没问题，为此把重点转入图像输入及转换电路部分。打开一体机下盖，露出主控板反面，观察并无虚焊，通电检测板上各测试点电压，发现不可控电压(通电就有的电压)+B12V、GPS_12V、CTL_12V、MCU5V、SYSTEM_5V、BT5V，与标示值基本相符，但可控电压(按下POWER键后才有的电压)IPOD_9V:0.2V、PREAMP_9V1:8.3V、SW_9V1: 8.4V、USB5V:0V、VIDE0_9V1:4.8V、RADI0_8V5: 8.6V、AUDI0_9V1:8.4V、FAN_12V:OV、AMP_CTL12V:9.5V、ACC_1V:0.2V、RESET_5V:3.7V、DVD_5V2:5.6V、POWER_ON_12V:11V、LED9V1:8.6V,有的与标示值相差很大，是功能未启用还是另有原因，一时拿不准。

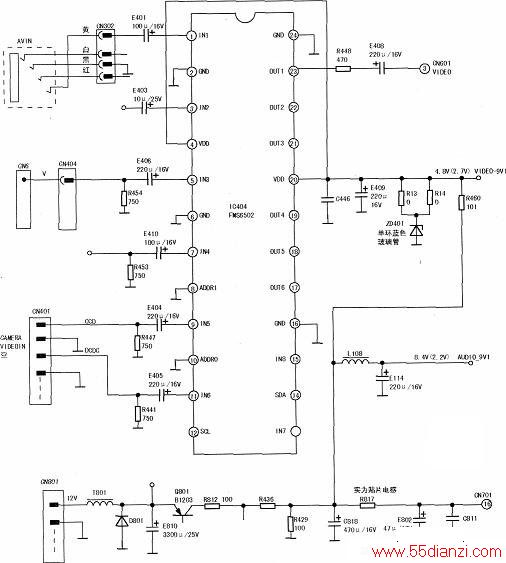

卸下DVD及显示屏与控制面板组件，发现主控板正面电源输入端及晶振周围有两摊焦煳色的固定胶，同时发现电阻R804旁边有一块铁屑，取出铁屑，用500型表RxlOk挡测任意两点的固定胶，竞有1MΩ左右的电阻，用竹签小心剔除固定胶，经走线绘制出倒车影像输入及转换部分电路，见下图（注：图中括号外／内电压值为POWER键按下／未按下时实测值，贴片电阻值未经换算）。
从图中得知，倒车摄像头信号从机后盖的接插件CN401针脚CAMERA VIDEO IN( CCD)端输入，经电容E404（220μF/16V）耦合至8输入6输出视频开关IC404( FMS6502)⑨脚IN5端，经内部电路转换后从23脚OUT1端输出至接插件CN601的VIDEO端，经软排线送入显示屏及控制面板，控制面板上的AV IN插孔中的视频图像耦合至IC404①脚IN1端，IC404⑤脚IN3端接至DVD组件接插件CN6 V端，IC404的11脚IN6端接至CN401针脚DCDC端，此脚未用，IC404的20脚VDD端经控制三极管Q801 (B1203)接机后盖接插件CN80112V电池正极端，IC404其他脚去向未继续查。VIDE0_9V1测试点电压为4.8V，由蓝色单环玻璃稳压管ZD401稳压所得（稳压值不详），与9V相差很大，查FMS6502供电电压为3.3V或5V，看来此脚供电正常。另外，从其他功能正常也说明FMS6502没坏，检查FMS6502⑨脚输入电路也没发现问题。
再次怀疑倒车摄像头有问题，这次用数码相机作摄像头试机，图像果然出来了，看来原摄像头的确坏了，换试新倒车摄像头，故障排除。原故障最初是倒车影像时有时无，后来是彻底不显示，估计与散落铁屑、固定胶漏电或连接线接触不良等也有关。
