中电DA772移动DVD电源盒HUA YANG/SH-012F-02K不通电

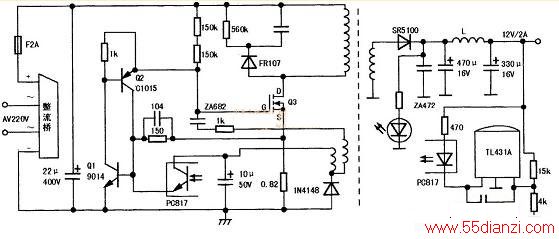

　　拆开电源盒，发现电源开关管塑料壳已经炸飞，次级两只电解电容已炸开。先用自己的移动EVD电源盒试验DVD机是否正常，结果正常。为方便检修测绘电路见下图。
　　
　　对该电路进行检查，发现Q1～Q3、PC817、TL431A击穿，Q2的1kΩ偏置电阻烧断，Q3源极的0.82Ω电阻烧断。Q3不知型号，用K2645代替，初级其余元件用原规格代换。考虑到次级电压为12V 、滤波电容用16V耐压的有些偏低，于是用两只470μF/25V规格的代换。通电之前把保险管拿掉，串接一只25W灯泡做限流电阻，万一电路有隐患发生短路现象可以起到保护作用。通电，灯泡亮一下熄灭，电源盒指示灯亮，测输出电压12V正常。应客户要求，在密封塑料壳上钻开10个散热孔，复原电源盒，试验放碟片30分钟，电源盒热量果然很大，但运行正常。
