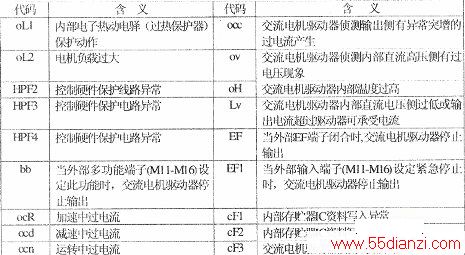

该变频器输入电压为单相220V，输出电压为三相220V。再查看水泵电机铭牌：P1为0.78kW、△、220V、2.5A;P2为0.55kW、*、380V、1.45A，该电机使用的是P1接法。检查电机无卡死、漏电、匝间短路、开路等异常现象，判断电机是好的。无奈之下，考虑到只是普通的加压水泵．又有自动水位控制电路，所以不用变频器也可以。可是水泵电机是三相电机，而用户家没有三相电源，决定将三相电机改成单相加电容的接法。将三相电机三根引线其中的1、2端接单相电源的L、N线，1、3端并联一只65μF和一只10μF电容，如附图1所示。若电机反转，则调换接线端子如附图2所示。试机半小时，水泵电机抽水正常。将变频器取下后，在该处增加一个中间继电器，使用一个多月未见异常。附表是台达VFD-B系列变频器故障代码及其含义。
