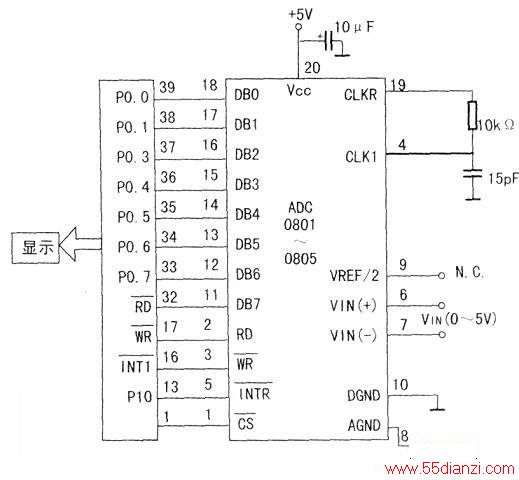

出现此故障时首先检查ADC0804的第20脚5V电源。在其正常情况下，19脚用波器观察应该有5V左右的峰值正弦信号。用万用表直流档测量应有2.5V左右的电压指示值，因为19脚和4脚是ADC0804时钟，需要外接的电阻电容。最后检查8脚是否有信号输入等。相关电路如下图所示。
