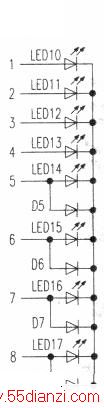

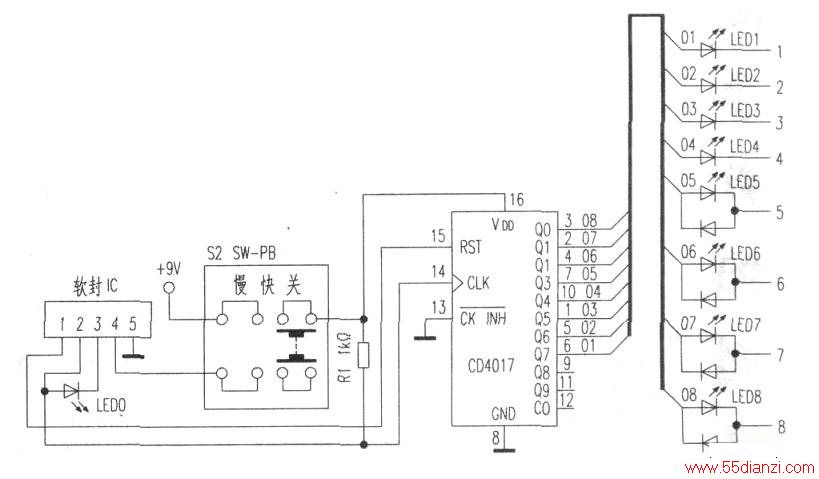

此测试器的电路很简单，根据实物测绘了主机电路（见上图）、副机电路（见下图），标号l～8处接网线。
该网线测试器的核心器件采用十进制计数器，脉冲分配器(CD4017)集成电路，它可以构成10个顺序脉冲发生器（这里只用了其中的Y0～Y7共8个脉冲发生器）。整机通电后，软封lC的②脚输出方波，如果8根网线连接正常，LED1（对应LED10）～LED8(对应LED17)。应该一对一对地点亮，第一对点亮后熄灭，第二对又点亮，然后熄灭……检修时，开关S2接通后，LEDO闪烁，但检测4017的(16)脚无供电，经检查原来S2损坏（S2为双刀三位开关），买来相同的开关换上，该测试器修复。
5根引脚的软封集成电路，产生振荡信号，送到4017的(14)脚；S2拨到快或慢挡位，LEDO闪烁；接上通有信号的网线后，8对LED逐对循环闪烁（拨动S2的挡位，LED的闪烁速度会改变）。

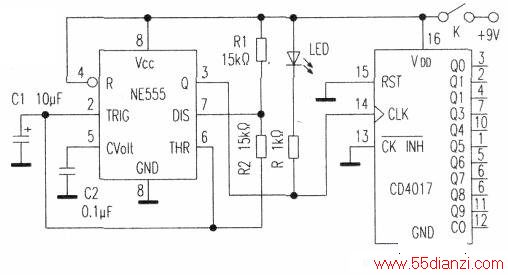

若软封集成电路损坏，可用NE555替换（相关电路见下图），只是外围元件稍多，故相应的印刷板应自行设计。
