两台Ultrasonic cleaner超声波清洗机通电stat/stop指示灯长亮，10秒后转为闪烁，无超声波

　　两台德国elma公司生产的UltrasonIC cleaner超声波清洗机加水通电后，电源指示灯on/off亮，按start/stop按钮时，stat/stop指示灯长亮，大概10秒后转为闪烁，这10秒内水中无超声波。
　　

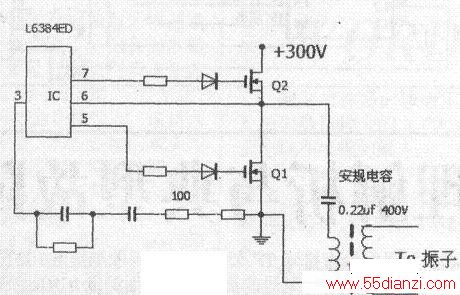

　　经检测，其中一台测量10秒内变压器输出始终为0，同时测量振子没有短路，说明故障在控制板；另一台在开机的10秒内变压器输出端有9V左右电压输出。一般来说，该变压器正常时输出的电压应超过于伏。为了查明故障原因，根据电路实物画了部分电路，如下图所示。下图中的Q1、Q2为带散热器的MOS管。
　　
　　从该图及IC( L6384ED)的资料看出，L6384ED接收控制部分的PWM信号后，从⑤脚和⑦脚轮流输出频率为36kHz的高低电平驱动MOS管。⑦脚为高电平、⑤脚低电平时，300V电压通过Q2和变压器初级线圈给谐振电容(安规电容，标注为224nK/400V，容量为0.22μF)充电，⑤脚为高电平、⑦脚为低电平时，该电容通过初级线圈放电，如此循环。这样，变压器次级绕组就会输出脉冲电压。
　　
　　第二台机器工作10秒内变压器次级绕组输出9V电压，说明控制部分基本正常，判断故障很有可能就是在谐振电容身上。焊下该电容测量容量为0且发现外形微鼓，说明该电容的确损坏。因买不到西门子的安规电容，用飞利浦K型电容更换后，加水试机，能正常发出超声波“滋滋”声，运行4个小时完全正常。
　　
　　而无输出的那台经检查也是谐振电容（安规电容）损坏，更换后故障排除。
