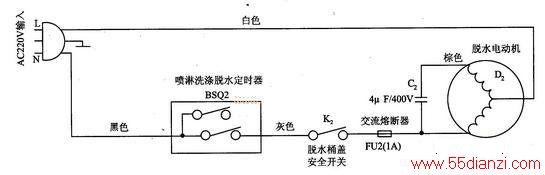

该机的脱水桶控制电路原理图如下图所示，从该电路的结构来看，脱水桶不转的原因主要有以下7个方面：
（1）脱水桶盖安全保护开关K2接触不良；
（2）脱水桶控制电路中的熔断器FU2己经熔断；
（3）脱水桶停转刹车装置出了故障，常见为弹簧脱勾造成刹车装置控制失灵；
（4）脱水定时器BSQ2损坏；
（5）脱水电动机启动电容器C2（4μF/400V）损坏；
（6）脱水内桶卡死（如脱水桶轴上缠绕异物、桶轴与轴套锈死或脱水电动机D：卡轴等）
（7）脱水电动机D2本身可能已经损坏。
1．判断故障的大概部位
（1）在不接通电源的情况下，揭开脱水桶盖用手转动内桶。正常时应能转动但有一定阻力，这是脱水桶刹车装置制动作用的缘故。若根本转不动或转动很费劲，则说明脱水桶被卡死。
（2）若转动脱水内桶基本正常，再接通电源检查。细听机内若无任何响声，说明脱水供电部分有开路性故障。可打开面板和后盖板检查K2、脱水定时器及脱水电路引线、熔断器FU2等。
经检查，结果发现FU2熔断器已经烧断。
2．故障处理
重换一只新的、同规格的配件装上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
提示：如上述检查均无问题，进一步还应检查脱水刹车装置，脱水电动机启动电容器C2、脱水电动机D2、脱水捅轴及轴套等。
从大量的维修实例来看，该洗衣机脱水捅不转故障除了上述因素发生率较高外，其次多是脱水捅密封不好等因素而渗水，造成脱水捅轴及轴套锈死而使脱水桶无法正常运转。对于这类故障可以采用以下方法进行修理：
（1）检修时，可用套筒扳手松开脱水内捅底部的固定螺打取出内捅，同时再松开脱水捅轴套及轴套的固定螺打。
（2）然后用手转动脱水捅轴慢慢将其拔出。用汽油将锈迹脏物擦试干净，再用干布将底轴套内的锈迹擦净（因轴套内有橡胶密封圈，不能使用汽油清洗，以免加速密封圈老化）。如需更换密封圈时，还应在轴与轴套间加少许润滑黄油或凡士林，以起到润滑和密封的作用。
（3）最后再按与拆却相反的程序重新装配好拆下的各元器件，故障一般即可被排除。
