出现这种故障的部位通常与整机的供电或系统控制电路有关。检修时,可先对这两方面电路进行检查。
(1)接通电源后,测量加到电源变压器T初级上的220 V交流市电基本正常,次级输出的交流低压也无问题。
(2)测量由VD 1(0.5 V/50 V)整流桥堆整流、Cs电容器滤波后的直流电压正常,三端固定稳压集成电路7805稳压后输出的+5V电压也正常,且该电压也加到了微处理器集成电路SUN1088A的工作电压输入端⑤、⑥、25、39、40脚上。

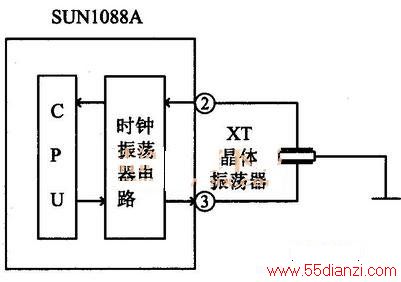

(3)检查系统控制微处理器SUN1088A的复位信号输入端④脚上的复位信号无问题,但用示波器检查时钟振荡电路②与③脚上无时钟振荡波形。相关电路如下图所示。
(4)对SUN1088A的②与③脚及其两引脚之间连接的石英晶体振荡器XT (6 MHz )进行检查,结果发现其受潮,且接地线引脚锈蚀齐根部断裂。
更换一只同规格的6 MHz石英晶体振荡器装上后,接通电源试机,洗衣机的工作恢复了正常,故障排除。
