出现此故障时检查继电器14是否工作,用万用表测继电器J4-2(黑线)与J1-1(棕线)之间电压,如有AC220V电压,则说明门锁继电器工作正常;如无电压,则说明继电器未工作,更换电控板一试。
如继电器I4工作正常,则检查门控制信号是否正常,用万用表测JW2 -2(蓝色)与J4-1(蓝色)之间有无电压,如无电压,则更换电控板;如有电压,则说明控制电压已加到f]锁上,如门仍无法锁住,则更换门锁。
如门已锁上(即打不开门),但机器无法工作(门锁灯不亮),再测量门输出是否正常,即用万用表测量J1-1(棕色)与Jw2-3(棕色)端子之间是否有电。如有,则说明电控板有问题,更换电控板;如没有,则说明门锁有问题,更换门锁。

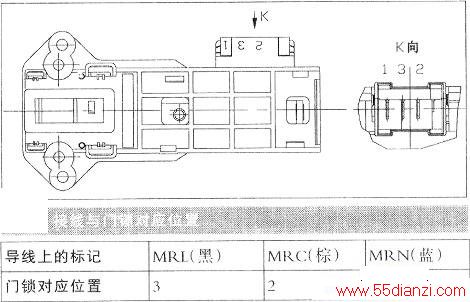

该机的门锁结构如下图所示,其接线与门锁对应位置见下表。
