复印机的主控板出问题，大多是由于与执行机构（如继电器、电机等）连接的接口电路失效所致；而且往往只是某接口电路中的一路或几路损坏而造成整机故障。这时可采用分立元件组装的逻辑电路进行代换。
1、首先要了解被替换电路的工作参数。接口电路中的集成块TD62003是非门电路．TD62304是同门电路；二者均为电压、电流转换电路，工作电压为50v，工作电流为500mA．输入电平与TTL兼容，输出高电平等于供电电压，输出电流为500mA；

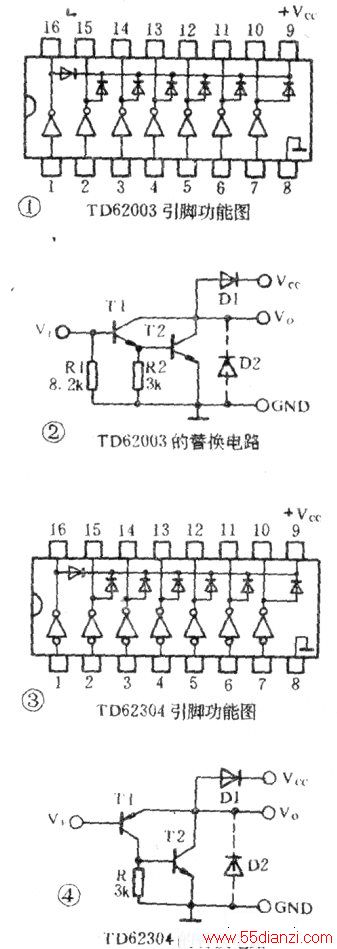

2、根据电路的工作参数以及复印机的继电器，直流电机大多工作在直流24V的实际情况，选定图2的Tl为C1815，T2为CS9013，选定图4的Tl为CS9012，T2为CS9013。图中D2是外加的，Dl可用1N4148或同类的开关二极管；
3、根据图2或图4焊好电路并做好试验；
4、将被替换一路的输入、输出焊开（使之与原电路板脱开），然后将替换电路焊在相应的位置。
用此方法替换过优美一1600MR主板上的IC19（即TD62003）的5-12、7-10脚，替换过理光-4490主板上的IC218(即TD62304)的4~13脚，机器工作正常。
