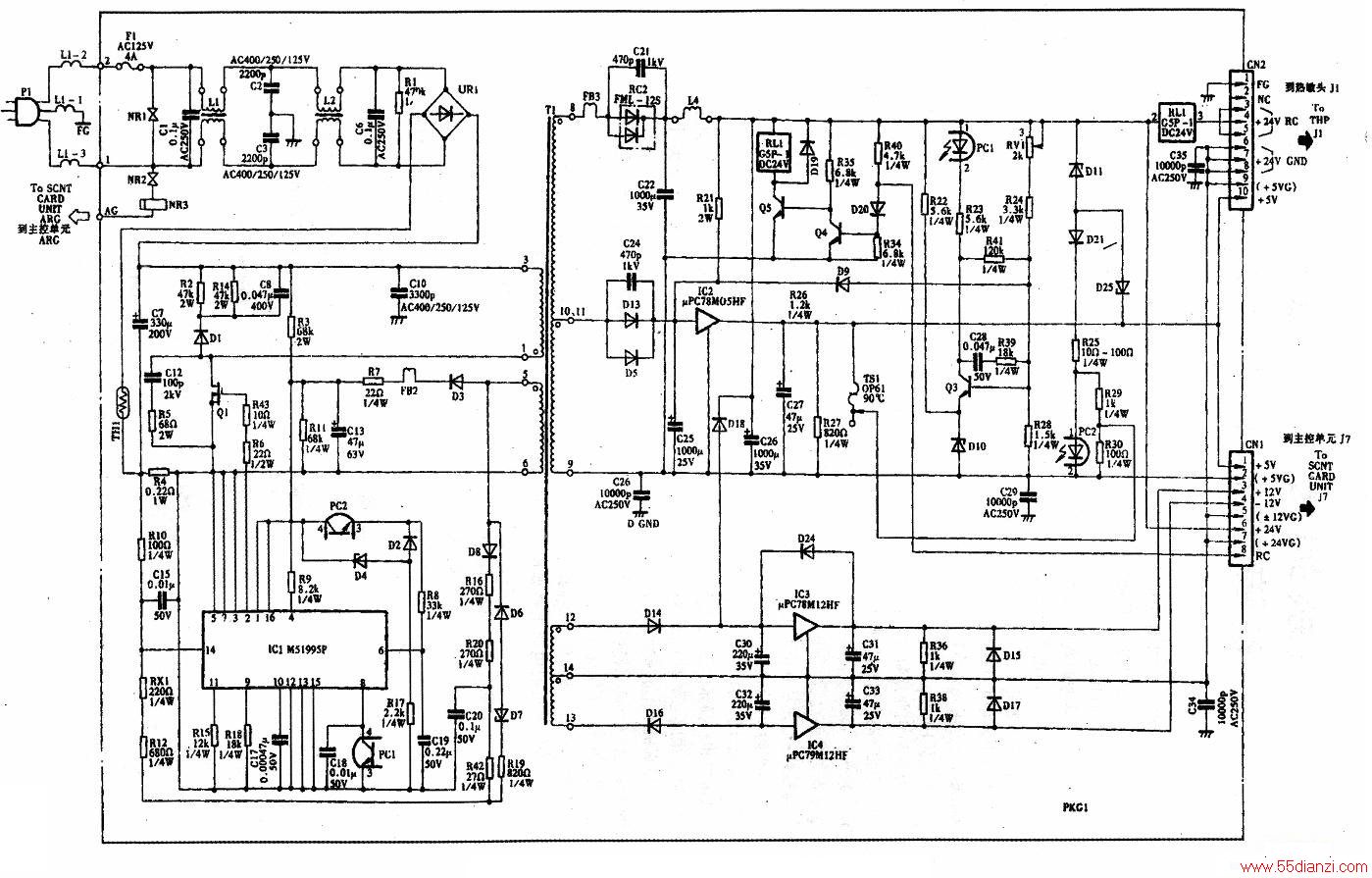

由故障表现初步判断该传真机的电源有问题。该传真机的电源电路如下图所示。
拆开机壳,拉出电源板直观检查,发现保险丝F1已熔断,判断负载电路可能存在短路故障。断开负载,更换F1,接通电源,保险丝Fl又烧断,由此说明电源电路有短路故障。
先检查整流电桥UR1之前的交流电路元件,发现电容器C1被击穿。更换C1(0.01μ/250V)和F1(3.15A)后,开机试验,保险丝不再烧断。测量电源各组直流电压时,发现CN1的①脚及CN2的⑩脚电压均为Ov(该两脚应为+5V电压输出端),而其他各组直流电压正常。由此判断+5V直流电压形成电路有故障。
断电后,分别检查C27、C26、D13、IC2、D5等元器件,发现系电容器C26、C27漏电严重,造成无+5V电压输出。更换C26、C27后,接通电源,测量+5V电压正常。接上负载,启动传真机试验,传真机工作正常,故障排除。
