检查交流电源无异常,测量直流电源板的交流输入电压为30V(正常),但其直流电源的输出电压却很低,由此说明直流电源电路有故障。

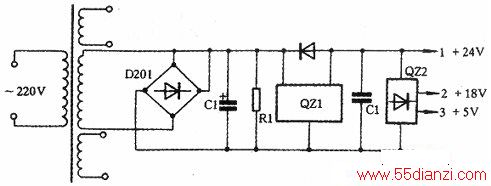

该复印机的直流电源供电电路如下图所示。
该电源电路由整流桥堆Dl01,三端稳压器Ql01(3242)、Q102(7812)、Q105(7805),二极管D102、D103,D104,电容器C101~C106,电阻R101和R102等组成。
接通电源后,分别测量直流电源的输出电压如下:
18V和24V电压均为5V,5V电压仅为2V左右,说明各组直流输出电压均不正常。
测量整流桥堆D101的输出电压正常,断开直流电源的5V、18V和24V负载,再测量直流电源的各组直流输出电压均正常,由此判断故障在Q101及其以后电路中。Q101在加负载时测量其输出电压为5V左右,明显失常,检查D102良好,测量Q101的输入电压正常,由此判断系Q101内部损坏。
更换Q101(3242)后,接通电源,测量直流电源各组直流输出电压均正常。开机复印试验,静电复印机工作正常,故障排除。
