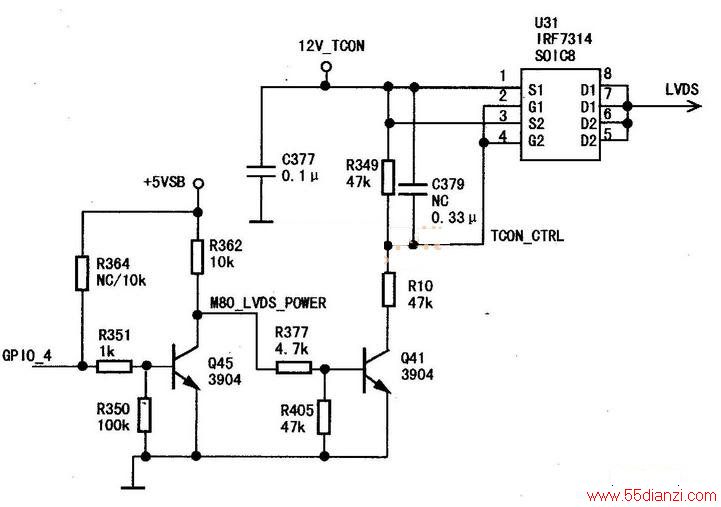

有的液晶电视TCON板设置有供电过压检测信号，此路信号将送入主板屏供电控制电路。当屏供电超出标准值时，TCON板将送出保护TCON板的关闭信号，从而导致屏供电中断出现灰屏、有伴音、背光亮故障。如长虹LM24机芯液晶彩电上屏供电电路U31的G极，除受主芯片输出的屏供电GPI04信号控制外，Q45的c极按有TCON板送来的M80LVDS-POWER信号控制去控制Q41，见下图。在整机使用LG或AUO屏时，上屏插座CON2424脚送来的信号经电阻R377接入Q41基极。此路信号的产生是在上屏电压超过屏规定的电压值时，TCON板将输出低电平使Q41截止，从而迫使U31没有输出。
不同的屏TCON供电保护信号符号标注是有区别的，如此机芯配三星屏时，TCON送出的屏过压检测信号从CON25的⑥脚（标的符号是PVP-SAMSUNG）送出，经电阻R1l接入Q41的c极，即直接控制U31停止输出供电，保护TCON。故出现灰屏这种故障时，可将Q41的c极对地短路判定。如果灰屏故障消失，便检查Q41、Q45相关联的电路来排除故障。正常工作时，Q45b极应为低电平，Q41b极应为高电平0.6V。
