此类故障表现为有伴音、逻辑板工作，但背光不能正常点亮。这样的故障我们通常叫做背光电路有故障。液晶电视屏上要有图像显示，需要背光源电路给LED灯串或CCFL冷阴灯管提供供电，CCFL灯管或LED灯串发光，光经屏内光学部件到达液晶层，再经逻辑板对LVDS信号分解成驱动屏上TFT管对应位置的液晶分子改变排列方向，光源透过此处液晶分子滤色膜在屏上形成像素点，利用人眼分辨有限和眼睛混色原理，在屏上形成彩色图像，故液晶电视黑屏要首先观察背光是否亮，判定方法是直观屏组件后部一些漏光孔便知。漏光孔见不到光，证明背光电路有故障。其故障原因可能因为背光电路自身引起，也有可能是主板送来的控制信号不正常，也有可能是电源送入背光电路的电压不正常等原因所致。

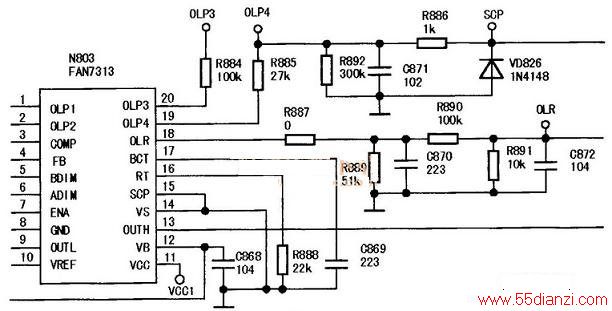

如海信TLM26E58型电视开机显示LOGO画面后便无光，伴音仍正常。测电源送往主板的各路电压正常，测主板去TCON板的信号也正常，由此推断故障在背光电路。测主板送给背光板的背光开关信号及背光调光信号正常，该机使用的是海信自产背光电路与开关电源于一体的电源板。背光振荡控制芯片为飞兆公司的FAN7313，测量IC供电脚正常，后检测IC18～20脚外接保护电路时，发现19脚过流保护电路的电压在启动瞬间为0.75V（正常应为2.5V左右），说明过流电路起控。通常情况下可断开外接电阻R886判定，如果断开光栅出现，则需检查18、19脚外部电路，否则与IC其他电路有关。后检查发现18脚过压保护电路对地滤波电容C872漏电，将其更换后机器恢复正常，相关电路见下图。这种因背光电路引起的黑屏故障比例是较高的，平时多积累各种背光振荡控制IC资料便能正确判定。
其次，主板送往背光电路的控制信号如背光启动BLON/OFF或背光亮度控制信号，二者之一不正常也会引起黑屏，此时伴音正常。主板送往背光电路的控制信号电压应超过3V才能满足背光电路工作条件要求。维修时可以模拟两路控制信号的电平值来实现，断开主板接背光电路的两路控制信号通道，再将电源送往主板的5V通过20kΩ电阻分别接入两路控制脚便可。
如海信TLM26E29型液晶彩电，冷开机黑屏，背光不亮，但每次开机后电视机可正常收看。冷态测量电源各路输出正常，测主板背光开关信号仅0.5V，不正常。该信号为主芯片输出经三极管反相从C极输出。用一只20k电阻从5VM接到该脚，背光出现，由此判断故障在背光控制电路。检查主板此路控制电路元件，发现V4上拉电阻R12变质，更换R12后故障排除，见下图。.
背光控制电路故障有时是因为送入V4或V6基极的通道电路信号中断引起。由于控制信号从控制脚输出后经过多层板走线，通道中孔不通或漏电控制不正常，都会出现黑屏。
主板送往背光电路板的两路控制信号通常接振荡电路或控制LED灯串电流。背光启动BLON是作为振荡IC启动工作的使能信号，或作为振荡IC供电控制信号，见下图。电源组件送往背光电路的12V电压要送入N901 、需主板送入SW背光启动信号（高电平）使V805、V806饱和导通，这样12V通过V806接入N901，故主板SW信号不正常或V805、V806不正常都可能导致N901不能启动振荡，从而出现背光不能点亮黑屏故障，所以逆变电路引起的黑屏故障要检查电源送入的电压及主板过来的两路控制信号，以及逆变电路自身振荡和控制电路等。又如海信TLM37V86K型机，开机屏亮马上就灭，测电源5V、12V正常。此电源板为二合一电源，怀疑背光部分电源损坏。检测逆变器T919、T910、T911，发现T909明显较其他几个小，替换后故障排除。
