①如果测量熔丝管FU501未断，首先测量滤波电容C529两端待机时是否有300 V电压，开机后是否上升为380 V。若无电压，应检查AC220 V市电输入、前端交流抗干扰电路及整流、滤波电路是否有开路及虚焊现象；若待机300 V电压正常，指示灯不亮，故障在副开关电源或主板控制电路。

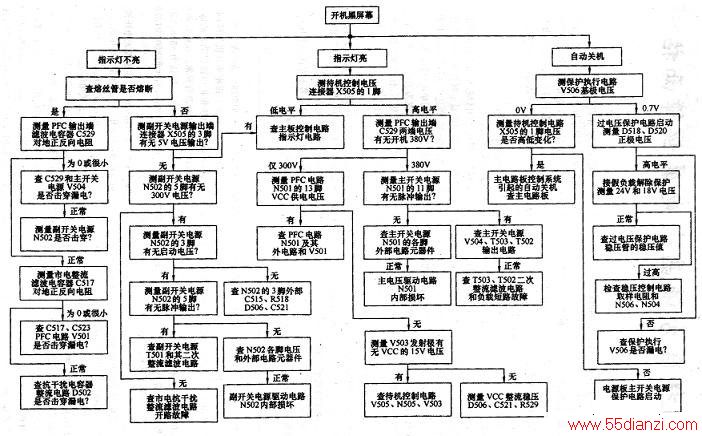

②R系列电源板故障维修流程，如下图所示。
③先测量副开关电源输出的5 V电压是否正常。
如果副开关电源无5 V电压输出，指示灯不亮，则是剐开关电源故障。首先测量N502的⑤脚有无300 V电压；无300 V电压检查⑤脚外部的T501-次侧①～⑥绕组是否断路，⑤脚内部电路是否发生短路故障。如果⑤脚电压正常，则是N502及其外部电路故障。一是检测副开关电源二次整流、滤波和负载电路是否发生严重短路故障：二是检测N502的外部元器件，如果上述检查正常则代换N502。
