康佳T3476S型数码彩霸，因高压打火严重影响收看。拆开后盖，通电，开机则见高压线与三基色信号线交接处蓝光闪闪，屏幕暗、满布雪花点，迅速断电。
看行输出上所积的灰尘甚少且型号清晰可见，应该是不久前更换过的元件，但行输出通往显像管的高压线从下向上1/3处有一个不规则的破口，如此看来此行输出应该是一个次品，上机后因高压击穿薄弱部分，又因高压线很短未设隔离绝缘物而紧贴三基色信号线，打火就在情理之中。先拆下行输出，其型号为BSC-28-0622，显然是一个代换品。因无图纸不知此彩电的行输出原型号是什么样的，只好用与拆下行输出一样的代换。
通电，送入DVD信号，光暗、对比度差、图像拖尾，伴音正常。调整栅极电位器，亮度有改善，颜色偏红，但图像上出现如上图所示的细条纹。再手动调整亮度没变化，图像不清晰，人的脸部左边总有白色斑块。测其视放电压只有196V(标称200V)，主电压135V正常，测红枪视放管电压为75V，与蓝枪、绿枪的电压差别大。断电，测红枪视放管V504( C4544)三脚间的阻值不正常，换新V504后，故障不变。

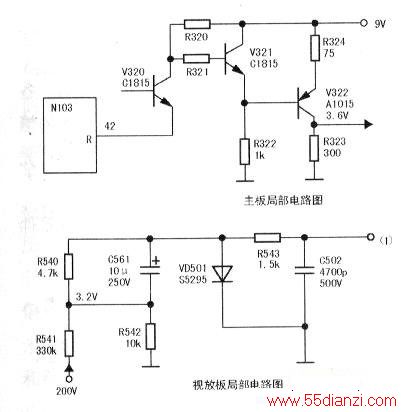

因图像偏红，重点查红枪激励信号，发现电压不足2V。测红枪电压调整管V322( A1015)时，发现其c、e极间漏电（见中图）；再查视放板上的元件，发现200V支路降压电阻R541( 330kΩ、1/2W，实装1/4W的)阻值为无穷大，R540( 4.7 kΩ)变为4.2MΩ(见下图)。更换以上元件，又补焊疑似虚焊的元件，通电，光栅特别亮，调整栅极电压使亮度适中。打开菜单，调对比度、亮度、颜色、清晰度，各种状态均正常后，测KB电压为150V，KR电压为160V，KG电压为170V，屏幕画面显示正常，再测V322的e极3.6V驱动输出正常。
