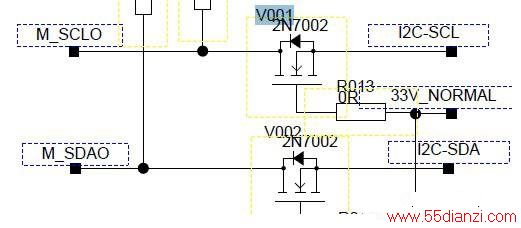

此机在通电三十多分钟后出现死机,没图像和声音。此故障出现在电源板和数字板比较多。首先测试电源板,当故障出现时测量数字板的供电3.3V、24V正常,电源板工作是正常的,故障在数字板。测量数字板三端稳压IC(U210)为1.8V正常,三端稳压IC(U211)为3.3V正常。当故障出现时测量总线电压发现SDA电压偏低只有2.8V,而正常应有3.3V。分别测量总线SCL、SDA对地阻值,发现SDA的阻值偏大,由于总线涉及所有的处理单元,所以逐一进行排查。结果发现功放IC(U601)的总线部分,从限流电阻R600、R604经V001、V002到记忆IC(U204--24C64)线路中,R600到V002阻值增大,正常情况下是没有阻值的,用连接线连接故障排除。
