TCL王牌L19N6液晶彩电开机有LOGO无屏显死机

TCL王牌L19N6液晶彩电开机有LOGO无屏显死机

点击数:7410 次   录入时间:03-04 11:41:11   整理:http://www.55dianzi.com   电视死机

  该机按下电源开关红灯亮,按压电源键指示灯由红变绿,屏幕有开机LOGO,但LOGO消失后无屏显、无图声,按键失灵,即使按压电源键也无效。

  通电开机,发现开机LOGO有明显拉丝,必须关闭电源后再开机才能再次进入开机LOGO,并且随开机时间加长,拉丝现象逐步减轻,直至拉丝消失。此时关闭总电源后再开机,通常有屏显能正常收看,但有时整屏上有左密右疏的绿色拉丝线,随开机时间加长逐步减轻直至消失。若不关机能一直正常收看,但如果按压电源键关机后再按压电源键开机,有时正常有时会死机,直觉是电源问题导致CPU工作异常,该机无法实现正常开机或即使开了机工作也不正常,原因可能是电源板输出电压不稳定,也可能是整机控制系统工作不正常。

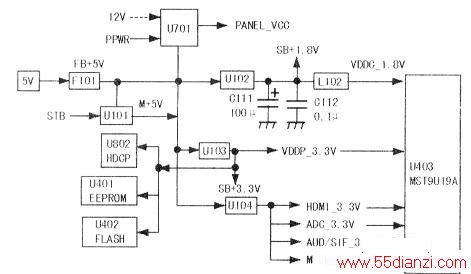

  拆机,目测电源板上的电解电容无鼓包,测+5V、+12V都正常,更换所有滤波电解故障现象不变,初步排除电源板故障,把重点放到471-0103-57917GB1主板供电。主板供电见简下图。

  主板控制系统供电由电源产生的5V经电路板上的L101、ZD101箝位,C102、C103、C104滤波,形成符号为FB+5V的电压,经U104产生供主芯片内各受控制系统检测电路工作单元的供电;经U103产生3.3V供控制系统各I/O端和FLASH块、用户存储器等供电;通过U102输出1.8V给控制系统内核电路供电。由此可见,FB+5V及其产生的各低电压异常或FLASH块数据交换不稳定或控制系统的时钟、复位等电路出错,均会出现此机所表现的现象。测故障时为主芯片供电的U103、U104的3.3V及U102的1.8V都正常,但目测U102部位线路板明显发黄,手摸U102温升略高.1.8V供电成为重点检查对象。首先排除主芯片虚焊可能,然后测U102降压二极管Dl01、D102在线阻值正常;拆下1.8V滤波电容C111,用指针表检查充放电正常。将C111焊回后开机,红灯亮,按压电源键指示灯变绿出现纯净的开机LOGO,LOGO消失后台号出现图声(正常),反复按压电源键都能正常开/关机,晚上关机后第二天开机依旧正常,以为修复,连续收看几天都正常。

  双休回来上班后开机,发现指示灯不亮,关闭电源再开机红灯亮,按压电源键绿灯亮,能正常开机。但此后频繁发生开机指示灯不亮的状况,而且反复开/关机出现很多奇怪状况,有时能顺利开机,有时开机LOGO明显拉丝,有时字符上有奇怪莫名的字符,有时出现垂直1/3屏幕宽的红.绿、蓝彩条交替显现(应该是进入了自检状态),而且即使正常开机后按压电源键待机后有时就死机。拆机,测指示灯不亮时U403主芯片供电各电压都正常,而且随故障现象不同,除主芯片供电正常外,U701(上屏电压供电切换电路。它受控制系统输出的控制信号PPWR控制。当屏需要12V供电,12V电压将通过L702接入U701,给屏提供12V.此时5V通过电感L701不在使用)和U101(场效应管ME9435,受主芯片控制,待机时不工作)两个有时不能同时正常导通,FLASH(U40225LS400)和用户存储器U401(FM24C32A)总线电压时而正常时而异常,如FLASH总线电压有时正常为1.75V左右,有时3V多,有时零点几伏,由此看来,主板控制系统工作不稳定导致系统有时工作,有时死机。能同时造成这么多故障,嫌疑最大还是主芯片控制系统的供电,联想到对1.8V供电处理后正常工作了一段时间,问题还应该在1.8V供电上。

  试更换Clll(100μF/16V)后开机,红灯亮;按压电源键,绿灯亮,开机LOGO出现,随即LOGO消失正常字符出现,图声正常,反复按压电源键都能顺利开/关机。连续几天冷开机都没问题。现在已使用数月,再无任何问题,表明的确是C111的问题。该机估计是此电容损耗过大,导致1.8V纹波过大,干扰了主芯片正常工作,导致千奇百怪的故障现象。
