海信TRIDENT高清机芯彩电自动搜台不记忆

点击数：7998 次录入时间：03-04 11:57:07 整理：http://www.55dianzi.com 记忆失效

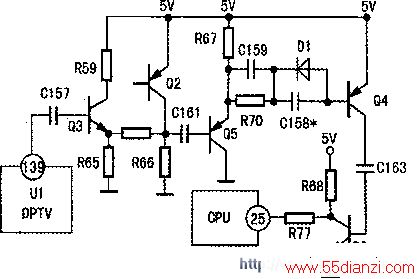

　　观察自动搜台过程中，所有频道一闪而过，不存台，可判断CPU没有收到识别信号。本机的信号识别电路设计在数字板上，如图所示，全电视信号从U1 189脚输出后，经三极管Q2～Q6及其外围元件组成的电路处理后，产生电台识别信号，送入CPU 25脚。用示波器对该电路进行测量，发现Q2、Q3、Q5各极波形正常，而Q4基极波形消失。仔细检查外围元件，最终查出C158开路，用一只100nF电容换上后开机，自动搜台功能恢复正常，故障排除。
