拆机检查：首先检查行管，其集电极对地电阻为零，认为行管击穿。拆下行管测量，正常；拆下高压包测量，没有发现对地击穿短路。回头再测量行管集电极电路，仍然对地短路。断开逆程电容，无效。当拆下上阻尼管时，不再短路。测上阻尼管，已击穿，接着再测量下阻尼管，也已击穿。

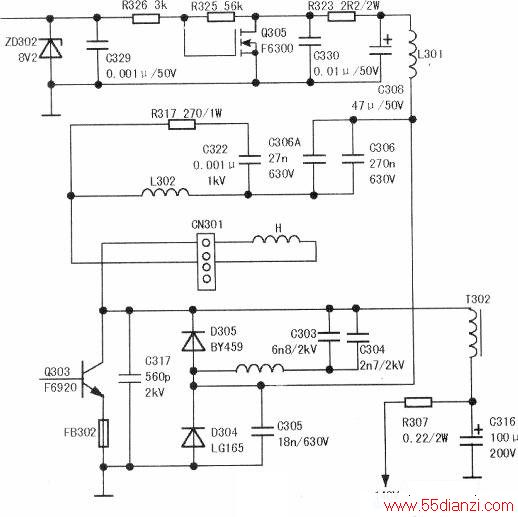

按原型号将上、下阻尼管换上，又将高压包及行管装上，断开+B电源限流电阻R307（见下图），用一只220V/100W的灯泡代替限流电阻接入线路，通电试机，看到灯泡微亮，说明行流不大，估计高压包没问题。将万用表打到直流电流挡并接在灯泡两端时，显示行流为400mA，几秒钟后，只听到“乒”的一声，电源保护，再查两阻尼管又都击穿，但行管完好。
什么原因造成阻尼管多次击穿呢？查逆程电容C303、C304、C305、C317，其容量与图纸所标相符；查行偏转线圈及电路，正常且无虚焊，难道所换的阻尼管质量有问题？手头已没有原型号的阻尼管，为了找出故障原因，暂从三星29英寸旧板拆下阻尼管焊在线路板背面。接通电源，行流仍是400mA，但无光栅，不到1分钟，屏幕出现宽约5cm的垂直光栅，马上关机检查，发现上阻尼管D305由于过热而开焊，并未击穿，行管完好。焊好后再通电试机，电源又保护。再检查上阻尼管已击穿，而且行管也击穿，进一步查发现枕校管Q305也击穿，限流电阻R323已烧断路。
现在不能再盲目换件试机了，怎么办呢？将行电路相关元件逐个检查，当查到行S校正电容C306时，测其已无容量，看来屡损阻尼管的元凶就是此电容了。
按该机所标原型号购得阻尼管D305、D304（上阻尼BY459，下阻尼LG16S）换上，行管（原来是F6920）用C5858代用，枕校管（原来是F630Q）用C3852代用，再换上枕校限流电阻R323 (2R2/2W)和行S校正电容C306（原来是270μF/630V），但因手头只有220μF/630V，用上可能行幅过大，考虑进入维修模式可以调节行幅，就用上一试。
所有都更换妥当，将行管集电极电路仍串入灯泡保护，接通电源，灯泡微亮，将电流表接入线路，行流为500mA，屏幕出现光栅，但行幅过大，枕形失真。暂且不考虑这些，先看是否还击穿阻尼管。试机一上午未击穿，手摸行管，阻尼管和散热片并不烫手，说明问题已解决，接下来就是解决行幅大、枕形失真问题了。

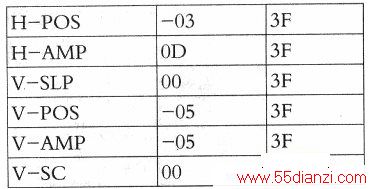

解决行幅大、枕形失真需要进入维修模式，进入维修模式的方法是：将音量调到“00”，按住本机音量“一”不放，再按遥控器上屏显键即进入维修模式，再按数字键“6”，可以进入PMOD，密码是“789”。然而当按本机“音量”键时，屏幕显示童锁，开锁吧！又没有原机遥控器，怎么办呢？用万能遥控器试试，我用的是RM2008型，按照说明书逐个输入代码，输入一个代码后，逐个按各个功能键，看其是否解除童锁，当输入“113”后，按遥控器上的“画中画”键时，童锁标志竟然奇迹般地消失，开锁成功进入维修模式后，首先调整好枕形失真，再调行幅，当行幅调到最小值时，行幅仍然大。关机调整行S校正电容，将C306A(原来270μF)改换成220μF后，再进入维修模式稍微加以调整，一切正常（调整后的数据见下表）。
